在現代電子設備中，電源管理芯片扮演著至關重要的角色。它們不僅需要提供穩定的電力輸出，還要在各種工作條件下保持高效率和可靠性。LP3769BS，由深圳Chip Hope Micro-electronics LTD開發，就是這樣一款專為5W以下應用設計的極簡化自供電原邊反饋控制芯片。本文將詳細介紹LP3769BS的特性、應用場景以及如何通過其典型應用圖來實現高效的電源管理。

LP3769BS概述

LP3769BS是一款高度集成的自供電恒壓恒流控制芯片，以其極簡的外圍設計和卓越的性能而著稱。該芯片固定原邊峰值電流，并通過變壓器的原副邊匝比來設定輸出恒流點，同時通過一個FB電阻來設定輸出恒壓點。LP3769BS的自供電特性和內置的多種保護功能使其成為小家電和其他輔助電源的理想選擇。

功率范圍

LP3769BS的功率范圍是其一大亮點。根據三佛科技提供的技術文檔，LP3769BS適用于5W以下的方案，這使得它非常適合于需要低功耗電源管理的場合。

特性亮點

LP3769BS集成了多項先進技術和功能，以下是其一些顯著特點：

    集成BJT：適用于5W以下方案，優化系統成本。
    自供電：進一步降低系統成本，無需外部供電。
    待機功耗低：僅為75mW，有效減少能源浪費。
    專利電流驅動：降低溫升，提高系統穩定性。
    內置FB下偏電阻：簡化設計，減少外部元件。
    高精度固定峰值電流：確保恒流精度高。
    多重保護功能：包括VCC鉗位/欠壓保護、輸出短路保護和過溫保護。

典型應用

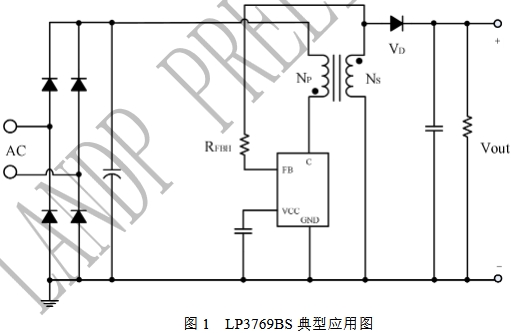

LP3769BS的應用領域廣泛，尤其適用于小家電輔助電源和其他輔助電源。其典型應用圖（如下）展示了LP3769BS在實際電路中的應用，為設計者提供了一個參考模板。

典型應用圖解析

在典型應用圖中，LP3769BS的管腳配置和連接方式被清晰地展示出來。管腳1（VCC）是芯片電源，需要就近接旁路電容以確保穩定供電。管腳2和3（FB）是反饋電壓輸入端，用于恒壓輸出設置。管腳4（NC）為懸空腳位，不需要連接。管腳5和6（C）是內置功率三極管的集電極，而管腳7（GND）是芯片地。

結論

LP3769BS以其高效的電源管理、簡化的外圍設計和全面的保護功能，在低功率應用中展現出巨大的潛力。無論是在小家電還是其他輔助電源領域，LP3769BS都能提供穩定可靠的電力輸出，同時降低系統成本和功耗。隨著電子設備對能效要求的不斷提高，LP3769BS無疑將成為設計師們的首選之一。
