在電源設計中，整流芯片的選擇對于提高系統效率和降低能耗起著至關重要的作用。隨著技術的進步，新型的同步整流芯片LP10R100FN以其卓越的性能和成本效益，成為了DK5V100R10ST1的優選替代品。

LP10R100FN的性能特點

LP10R100FN是一款高性能的同步整流芯片，它采用TO-220F封裝，具有100V的耐壓能力。這款芯片集成了100V、8mΩ的功率NMOS管，能夠顯著降低傳統肖特基二極管的導通損耗，從而提高整體效率。LP10R100FN支持連續導通模式（CCM）、不連續導通模式（DCM）以及準諧振模式（QR），使其適用于多種電源應用場景。

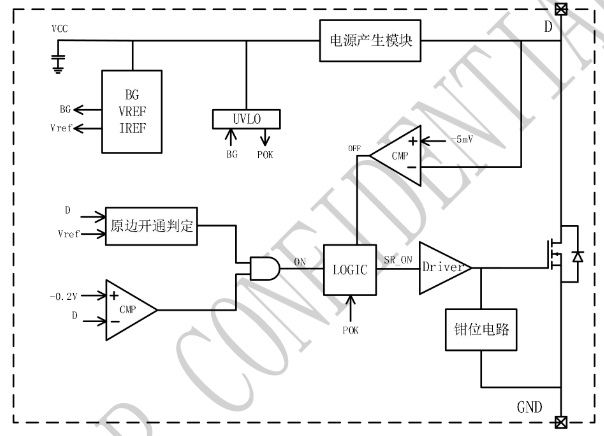

LP10R100FN內部框架圖如下所示~

替代DK5V100R10ST1的優勢

DK5V100R10ST1是一款兩個引腳的同步整流芯片，內部集成了100V功率NMOS管，可以替代市場上同等規格的肖特基整流二極管。而LP10R100FN在保持這些特性的同時，還提供了更低的導通電阻（Rdson），這意味著在相同的工作條件下，LP10R100FN能夠提供更高的效率和更低的功耗。

LP10R100FN典型應用

LP10R100FN和DK5V100R10ST1都適用于反激式PSR、SSR應用，如USB充電器、適配器和LED驅動等。LP10R100FN的超低VF（正向電壓）和超低溫升特性，使其在這些應用中表現出色，能夠提供更穩定的性能和更長的使用壽命。

結論

隨著電源設計對效率和成本的要求日益提高，LP10R100FN以其卓越的性能和成本效益，成為了DK5V100R10ST1的理想替代品。它不僅能夠提供更高的效率，還能降低系統的整體成本，是電源設計工程師在設計新一代高效電源解決方案時的優選。
