隨著LED技術的不斷進步，LED驅動電源在照明領域的應用越來越廣泛。LP3713CH作為一款高度集成的隔離型LED驅動電源控制芯片，憑借其簡化的外圍設計和優異的性能，成為許多LED照明系統設計的理想選擇。本文將詳細介紹LP3713CH在12V 500mA LED驅動電源中的應用，探討其設計優勢和實現方法。
LP3713CH是一款專為隔離型適配器和充電器設計的自供電原邊反饋控制芯片。它具有以下特點：
高度集成：內置啟動電路和高精度固定峰值電流，簡化了外圍電路設計。
自供電設計：取消了輔助繞組VCC供電二極管，降低了系統成本。
輸出線損補償：通過調節反饋電阻，有效補償輸出線纜上的壓降。
多重保護功能：包括VCC欠壓保護、FB腳電阻開路保護、輸出短路保護、輸出過壓保護和過溫保護等，確保系統的穩定性和可靠性。

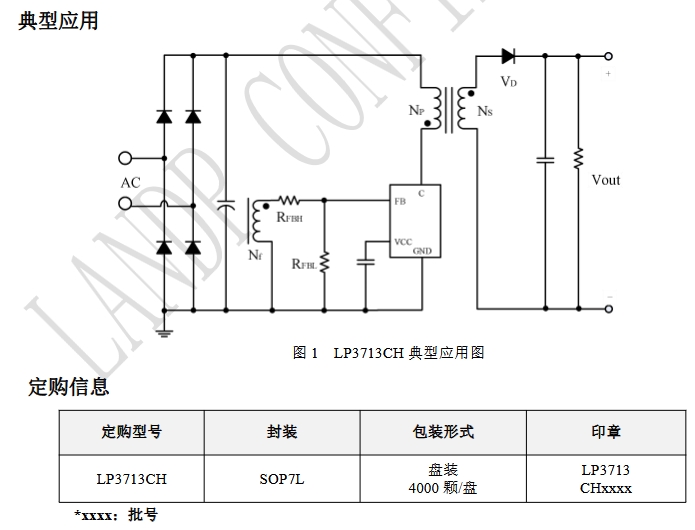

在設計12V 500mA的LED驅動電源時，LP3713CH的應用方案如下：
輸入電壓范圍為90VAC至265VAC，適用于全球大部分地區的電網電壓。輸入端需要通過整流橋將交流電壓轉換為直流電壓，為后續電路提供穩定的輸入。
選擇合適的變壓器是實現恒流輸出的關鍵。根據LP3713CH的恒流控制原理，通過設定變壓器的原邊和副邊匝比，可以精確控制輸出電流。對于12V 500mA的輸出，需要計算合適的匝比和電感值，以確保在不同負載條件下都能穩定輸出500mA的電流。
LP3713CH通過反饋電路實現恒壓控制。在副邊設置反饋電阻，將輸出電壓分壓后反饋到芯片的FB腳。通過調節反饋電阻的值，可以設定輸出電壓的恒定值。對于12V的輸出電壓，需要選擇合適的電阻值，以確保在負載變化時輸出電壓的穩定。
由于LED驅動電源的輸出線纜可能存在一定的壓降，LP3713CH的輸出線損補償功能可以有效補償這一壓降。通過調節FB腳外接的上偏電阻值，可以調整補償電流的大小，從而保證輸出電壓在負載端的穩定。
LP3713CH的多重保護功能為12V 500mA LED驅動電源提供了全面的安全保障，內部框架圖如下~
VCC欠壓保護：當芯片的VCC電壓低于設定的欠壓閾值時，芯片將停止工作，防止因電壓不足導致的不穩定。
輸出短路保護：當輸出發生短路時，芯片能夠迅速檢測到異常，并觸發短路保護機制，停止輸出電流，防止對LED和電源的損壞。
輸出過壓保護：通過檢測反饋電壓，當輸出電壓超過設定的過壓閾值時，芯片將調整PWM信號，降低輸出電壓，確保負載設備的安全。
過溫保護：當芯片溫度超過設定的過溫保護閾值時，芯片將自動停止工作，防止因過熱導致的損壞。
LP3713CH以其高度集成的設計和優異的性能，為12V 500mA LED驅動電源提供了一個高效可靠的解決方案。通過合理的變壓器設計和反饋電路調節，可以實現穩定的恒流輸出和恒壓控制。同時，其多重保護功能確保了系統的安全性和可靠性，適用于各種LED照明系統的設計和應用。LP3713CH的使用不僅簡化了電路設計，降低了系統成本，還提高了產品的市場競爭力，為L(cháng)ED照明行業的發展提供了有力支持。
