在現代電子設備中，開關電源因其高效率、小體積、低功耗等優點，被廣泛應用于各種便攜式設備、電池充電器、LED驅動電源等領域。MT3773系列芯片作為一款高性能的低功耗原邊反饋控制芯片，在開關電源設計中具有重要的應用價值。本文將詳細介紹MT3773組成的開關電源電路圖以及MT3773系列型號的概覽，幫助讀者更好地理解和應用這款芯片。

一、MT3773組成的開關電源電路圖

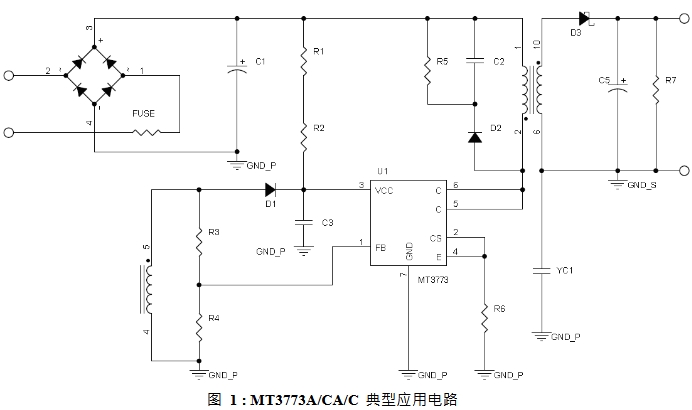

MT3773系列芯片采用脈沖頻率調制（PFM）技術，建立非連續導電模式（DCM）的反激式電源，內置準諧振（QR）模式，能夠實現高效率的電能轉換。其典型應用電路如下：

1. 電路組成

    輸入整流濾波電路：交流輸入電壓經過整流橋整流后，通過電容C1進行濾波，得到平滑的直流電壓，為后續的開關電源電路提供穩定的輸入電壓。
    主控芯片MT3773：作為整個開關電源的核心控制芯片，其內部集成了850V（Vcbo）功率三極管，能夠根據反饋信號調節開關頻率和占空比，實現恒定電壓和恒定電流的輸出。
    電流檢測電路：通過電阻R1檢測開關電流，當電流超過設定值時，MT3773內部電路將關閉功率晶體管，以保護電路安全。
    反饋電路：由電阻R2、R3和電容C2組成，用于采樣輸出電壓，并將其反饋至MT3773的FB引腳，實現對輸出電壓的精確控制。
    輸出整流濾波電路：輸出電壓經過整流二極管D1和電容C3濾波后，得到穩定的直流輸出電壓，供負載使用。

2. 工作原理

    啟動階段：當輸入電壓接通后，MT3773內部的啟動電路開始工作，為芯片提供初始的工作電壓，使其進入正常工作狀態。
    穩態工作階段：MT3773根據反饋信號調節開關頻率和占空比，使輸出電壓保持在設定值。在負載變化時，反饋信號發生變化，MT3773能夠快速響應，調整開關頻率和占空比，維持輸出電壓的穩定。
    保護功能：當電路出現過流、過壓、短路等異常情況時，MT3773內部的保護電路將啟動，關閉功率晶體管，切斷能量傳輸，保護電路免受損壞。

二、MT3773系列型號概覽

MT3773系列芯片根據不同的應用需求，提供了多種型號，以滿足不同功率和輸出電流的場合。以下是MT3773系列的主要型號及其特點：

1. MT3773A

    推薦應用功率：2.5W（5V/0.5A）
    特點：適用于低功率應用場合，如手機充電器、小型便攜式設備等。具有較高的效率和較低的待機功耗，滿足六級能效標準.。

2. MT3773CA

    推薦應用功率：5.0W（5V/1A）
    特點：適用于中等功率應用場合，如平板電腦充電器、小型LED驅動電源等。在保持高效率的同時，能夠提供更大的輸出電流，滿足更高功率的需求。

3. MT3773C

    推薦應用功率：6.0W（5V/1.2A）
    特點：適用于較高功率應用場合，如筆記本電腦充電器、大功率LED驅動電源等。具有更大的輸出電流能力，能夠滿足更高功率的負載需求。

三、MT3773系列芯片的優勢

    高效率：采用準諧振（QR）模式和脈沖頻率調制（PFM）技術，能夠在不同負載條件下實現高效率的電能轉換，提高電源的整體效率。
    低功耗：待機功耗低，滿足六級能效標準，適用于節能要求較高的應用場合。
    集成度高：內置850V（Vcbo）功率三極管和多種保護功能，減少了外部元件的數量，簡化了電路設計，降低了生產成本。
    穩定性好：具有良好的環路穩定性，無需復雜的環路補償電路，能夠保證電源在不同負載和輸入電壓條件下的穩定工作。
    保護功能完善：具備過流、過壓、短路、過溫等多種保護功能，能夠有效保護電路免受損壞，提高電源的可靠性和安全性。

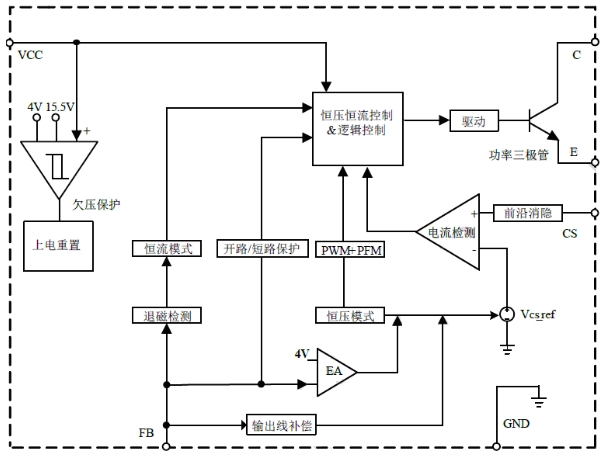

MT3773系列芯片內部框架圖如下所示

四、應用建議

    散熱設計：由于MT3773系列芯片在高功率應用時會(huì )產生一定的熱量，因此在設計電路時，應注意散熱設計，如合理布局PCB、增加散熱片等，以確保芯片的溫度在正常工作范圍內。
    元件選擇：選擇高精度、低ESR的電容和電阻等元件，以提高電源的穩定性和效率。
    電磁兼容設計：在電路設計中，應注意電磁兼容設計，如合理布局PCB、增加濾波電路等，以減少電磁干擾，提高電源的電磁兼容性。

綜上所述，MT3773系列芯片憑借其高效率、低功耗、集成度高、穩定性好等優點，在開關電源設計中具有廣泛的應用前景。通過合理選擇型號和設計電路，可以滿足不同功率和輸出電流的需求，為電子設備提供穩定、高效的電源支持.。
