在電源管理領域，電磁干擾（EMI）是一個不容忽視的問題。LP8776AH作為一款高性能的降壓型開關電源管理芯片，其頻率抖動技術在降低電磁干擾方面發揮著重要作用。本文將詳細解釋LP8776AH的頻率抖動技術，探討其工作原理、優勢以及對提升EMI性能的貢獻。

頻率抖動技術概述

頻率抖動技術，也稱為頻率調制或頻率隨機化，是一種通過在開關電源的開關頻率上引入隨機變化來降低電磁干擾的方法。這種技術可以減少特定頻率下的電磁輻射，從而降低對其他電子設備的干擾。

LP8776AH芯片的頻率抖動技術

LP8776AH芯片采用了先進的頻率抖動技術，其主要特點包括：

    隨機化頻率：LP8776AH在工作過程中，其開關頻率會(huì )在一定范圍內隨機變化，而不是固定在一個頻率上。這種隨機變化可以打破電磁干擾的周期性，降低特定頻率下的輻射強度。

    內置抖動邏輯：芯片內部集成了抖動邏輯電路，可以根據負載和輸入電壓的變化自動調整頻率抖動的幅度和頻率，以實現最佳的EMI性能。

    寬頻率范圍：LP8776AH支持的開關頻率范圍較寬，這為頻率抖動提供了更大的調整空間，有助于進一步降低EMI。

頻率抖動技術的優勢

LP8776AH的頻率抖動技術帶來了以下優勢：

    降低EMI：通過隨機化開關頻率，有效降低了特定頻率下的電磁輻射，有助于產品通過嚴格的EMI標準。

    提高系統穩定性：頻率抖動技術可以減少由于電磁干擾引起的系統不穩定，提高電源系統的可靠性。

    優化熱性能：隨機化的開關頻率有助于分散熱量產生，避免局部過熱，從而優化熱性能。

頻率抖動技術在LP8776AH中的應用

在LP8776AH芯片中，頻率抖動技術的應用主要體現在以下幾個方面：

    PWM控制：在PWM（脈沖寬度調制）控制模式下，頻率抖動技術可以降低PWM信號的電磁輻射。
    PFM控制：在PFM（脈沖頻率調制）控制模式下，頻率抖動技術同樣有效，可以進一步降低電磁干擾。
    動態調整：LP8776AH能夠根據實際工作條件動態調整頻率抖動的參數，以實現最佳的EMI性能。

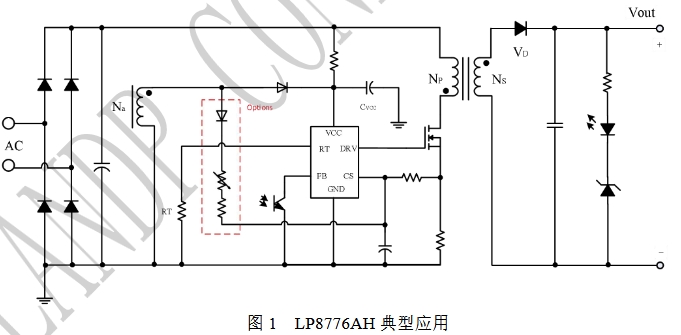

LP8776AH典型應用圖如下

總結

LP8776AH芯片的頻率抖動技術是其在電源管理領域的一項重要創(chuàng )新。通過隨機化開關頻率，這種技術有效降低了電磁干擾，提高了系統的穩定性和可靠性。對于需要滿足嚴格EMI標準的電子設備來說，LP8776AH的頻率抖動技術提供了一個有效的解決方案。隨著電子設備對EMI性能要求的不斷提高，頻率抖動技術將在電源管理領域發揮越來越重要的作用。
