在LED照明領域,高性?xún)r(jià)比且性能可靠的驅動IC是確保燈具穩定運行的關鍵。Fremont Micro Devices推出的FT8353x系列,憑借其隔離PSR、自供電功能以及無需輔助繞組等優勢,成為眾多LED照明產品的優選方案。本文將詳細介紹FT8353x系列的各個型號、管腳排列與描述,以及典型應用電路圖。

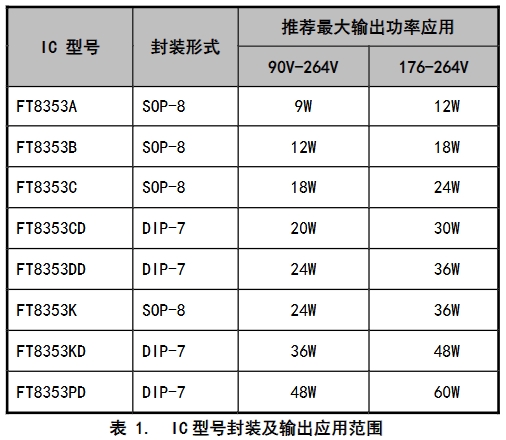

FT8353x系列共有多種型號,每種型號針對不同的輸出功率范圍和封裝形式進行了優化,以滿足多樣化的LED照明應用需求。具體型號及其特點如下:
FT8353x系列各型號的管腳排列雖因封裝形式略有差異,但功能定義基本一致。以下是管腳的功能描述:
管腳序號 | 管腳名稱 | 功能描述 |
---|---|---|
1 | VCC | 供電腳,為芯片提供工作電壓 |
2 | CS | 電流采樣腳,用于檢測電感電流,實現恒流控制 |
3 | ROVP | 輸出OVP(過壓保護)電壓調節腳,可通過懸空或連接到IC GND來設置輸出過壓保護閾值 |
4 | GND | IC地,通過Rcs電阻連接到VIN電解電容負端,為芯片提供參考地 |
5、6 | NC | 懸空腳,不可連接到高壓,避免電氣干擾和損壞 |
7、8 | C | 內置高壓功率三極管的集電極,是功率輸出的關鍵腳,與變壓器相連 |

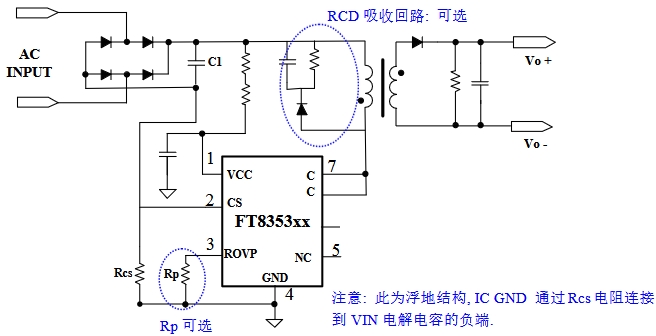

FT8353x系列的典型應用電路如下圖所示:
在該電路中,AC輸入電壓經過整流濾波后,為FT8353xx芯片供電。VCC腳接收供電電壓,CS腳通過Rcs電阻采樣電感電流,實現恒流控制。ROVP腳根據需要設置輸出過壓保護。GND腳連接到VIN電解電容負端,為芯片提供穩定的參考地。C腳與變壓器相連,將功率傳輸到次級側,為L(cháng)ED負載提供驅動電壓和電流。此外,電路中還可選配RCD吸收回路,用于抑制變壓器漏感引起的電壓尖峰,保護芯片和電路的穩定運行。
需要注意的是,此電路為浮地結構,IC GND通過Rcs電阻連接到VIN電解電容的負端,這種設計有助于簡化電路設計,降低成本,同時保證了良好的電氣隔離性能和系統穩定性。
綜上所述,FT8353x系列憑借其豐富的型號選擇、簡潔的管腳設計和可靠的典型應用電路,在LED照明驅動領域具有廣泛的應用前景。設計人員可以根據具體的應用需求,選擇合適的型號進行電路設計,實現高效、穩定的LED照明驅動方案。
