在現代電子設備中,開關電源因其高效率、小體積和良好的性能而被廣泛應用。本文介紹了一款基于上海晶豐明源半導體股份有限公司的BPA8616D芯片的隔離式開關電源設計,該電源輸出12V、0.7A,適用于多種應用場景,如家用電器輔助電源、電機驅動輔助電源、物聯網設備等。

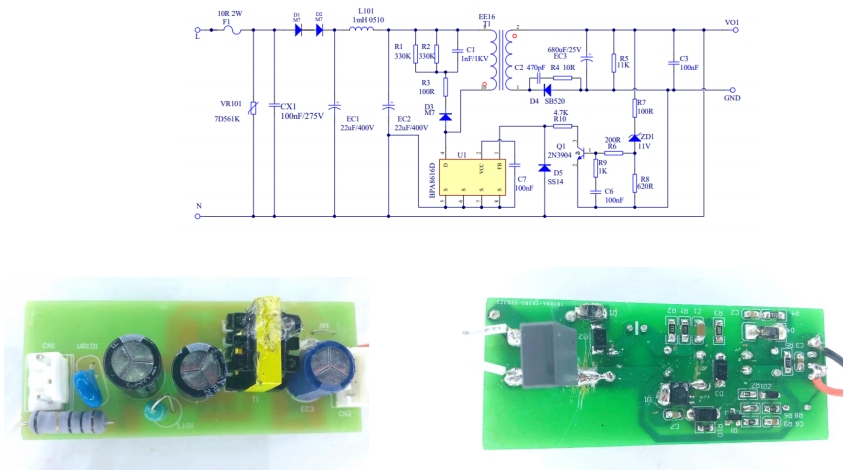

BPA8616D是一款集成了700V高壓MOSFET的開關電源控制器,采用ON/OFF控制模式,具備低輸出紋波、內置軟啟動功能、輸入過欠壓保護等特性。其電路設計主要包括輸入整流濾波、開關變換、輸出整流濾波和反饋控制四個部分。
輸入整流濾波電路由保險絲F1、壓敏電阻ROV1、X電容CX1和電解電容EC1組成,用于將交流輸入電壓轉換為直流,并濾除輸入電壓中的高頻噪聲。開關變換部分由BPA8616D芯片和變壓器T1構成,芯片通過控制MOSFET的開關頻率和占空比,將直流輸入電壓轉換為高頻脈沖電壓,再通過變壓器T1進行隔離和降壓。
輸出整流濾波電路由肖特基二極管D4和電解電容EC3組成,將高頻脈沖電壓整流為穩定的直流輸出電壓。反饋控制電路由光耦、穩壓管ZD1和電阻R9等元件組成,用于檢測輸出電壓的變化,并將其反饋到BPA8616D芯片,以實現輸出電壓的穩定調節。
實物圖展示了該電源的整體布局和元件分布。從實物圖中可以看出,電路板采用單面板設計,元件布局緊湊合理,便于散熱和維修。輸入端和輸出端分別通過引腳連接,方便與外部設備連接。
PCB設計是電源性能的重要保障。在本設計中,PCB采用CEM-1單面板,尺寸為77.8mm×30.2mm。在布局上,輸入端和輸出端盡量遠離,以減少干擾。高頻元件如變壓器、MOSFET等盡量靠近電源芯片,以縮短走線長度,降低寄生參數的影響。同時,合理安排地線和電源線的布局,確保電源的穩定性和可靠性。
布線時,特別注意電源線和地線的寬度,確保足夠的電流承載能力。對于高頻信號線,采用短而直的走線方式,減少信號傳輸損耗和電磁干擾。在變壓器和MOSFET等發熱元件附近,適當增加散熱孔,以提高散熱效果。
變壓器是隔離式開關電源的核心部件,其性能直接影響電源的效率和穩定性。在本設計中,變壓器采用EE16骨架,磁芯為EC02025,材質為PC40或同等材質,有效面積Ae為40mm2。初級繞組感量Lp為1.5mH±7%,漏感量Llk小于30uH。
繞線方式如下:初級繞組N1從第10腳到第8腳,使用φ0.16×1P漆包線,繞120匝,密繞一層,PIN腳朝外;次級繞組N2從第2腳到第1腳,使用φ0.4×1P漆包線,繞16匝,密繞一層,PIN腳朝外。繞制完成后,使用膠帶進行絕緣處理,并進行耐壓測試,確保其安全性。

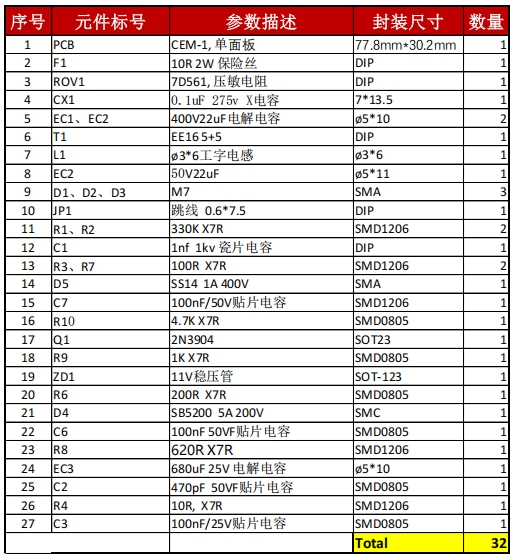

以下是該電源設計的主要元件清單:
在230VAC輸入下,該電源的待機功耗為200mW,滿足低功耗設計要求。
在不同輸入電壓和負載條件下,該電源的滿載效率可達81%,表現出良好的轉換效率。
在不同負載和輸入電壓條件下,輸出電壓的調整率均小于0.6%,說明該電源的輸出電壓穩定性良好。
在滿載條件下,輸出電壓紋波小于112mV,滿足低紋波設計要求。
在50%-100%和10%-90%的動態負載條件下,輸出電壓的峰-峰值分別為139mV和168mV,表現出良好的動態響應能力。
在不同環境溫度下,關鍵元件的溫升均在合理范圍內,如BPA8616D芯片的溫升為68.91℃,變壓器繞組的溫升為39.3℃,說明該電源的散熱設計良好。
傳導EMI測試結果表明,該電源滿足CISPR22/EN55022 Class B標準,具有良好的電磁兼容性。浪涌測試、脈沖群測試和ESD測試均通過,說明該電源在惡劣環境下具有良好的抗干擾能力。
本文介紹的基于BPA8616D芯片的隔離式開關電源設計,通過合理的電路設計、PCB布局、變壓器設計和元件選型,實現了高效率、低功耗、低紋波和良好動態響應的電源性能。同時,該電源還具有良好的散熱性能和電磁兼容性,適用于多種應用場景,具有較高的實用價值和推廣意義。
