在現代電子設備中，電源管理芯片扮演著至關重要的角色。它們不僅決定了設備的能效表現，還直接影響到系統的穩定性和可靠性。LP8773H作為一款高性能的第二代準諧振PWM控制器，憑借其獨特的“數字抖頻監控”技術和多模式工作方式，成為電源管理領域的佼佼者。本文將深入探討LP8773H芯片的這兩項核心技術，揭示其如何為電源系統帶來更高的效率和更低的功耗。
在電源系統中，電磁干擾（EMI）一直是工程師面臨的重大挑戰之一。傳統的準諧振（QR）控制器在固定負載下會(huì )產生固定的PWM頻率，這不僅容易導致電磁干擾問題，還可能影響系統的穩定性。LP8773H芯片通過引入“數字抖頻監控”技術，有效解決了這一問題。
“數字抖頻監控”技術的核心在于通過數字方式動態調整PWM頻率。與傳統固定頻率的QR控制器不同，LP8773H芯片在所有工作模式下都會(huì )引入抖頻功能。其抖頻范圍設計為±4%，這意味著PWM頻率會(huì )在一個較小的范圍內隨機變化。這種變化不僅打破了固定頻率帶來的諧波干擾，還通過隨機性降低了電磁干擾的強度，從而顯著優化了EMI性能。
除了抖頻功能外，LP8773H的“數字抖頻監控”技術還具備智能化的監控能力。芯片內置數字計數器，能夠根據負載的變化自動選擇和鎖定谷底。當負載較輕時，系統頻率會(huì )在最高限制頻率（80kHz）和最低限制頻率（52kHz）之間動態調整。通過這種方式，LP8773H能夠在不同負載條件下始終保持最優的工作頻率，從而提高系統的整體效率。
“數字抖頻監控”技術不僅優化了EMI性能，還增強了系統的穩定性。通過動態調整頻率，LP8773H能夠更好地應對輸入電壓波動和負載變化，減少了因頻率固定而導致的系統不穩定現象。這種技術的應用使得LP8773H在復雜的電源環境中表現出色，特別適合對電磁干擾敏感的應用場景。
LP8773H芯片的另一大亮點是其多模式工作方式。這種設計使得芯片能夠根據不同的負載條件自動切換工作模式，從而在各種情況下都能保持最高的效率和最低的功耗。
在滿載條件下，LP8773H芯片會(huì )根據輸入電壓的不同自動選擇工作模式。當輸入電壓較低時，芯片工作于連續導通模式（CCM），此時最小頻率限制為52kHz。CCM模式適用于大功率輸出場景，能夠有效提高系統的功率密度。而當輸入電壓較高時，芯片則切換到準諧振模式（QR模式），最大頻率限制為80kHz。QR模式在高輸入電壓下表現出色，能夠進一步優化系統的效率。
當負載減輕時，LP8773H進入“數字頻率監控”模式。在這種模式下，系統頻率會(huì )在最高限制頻率和最低限制頻率之間動態調整。芯片通過內置的數字計數器選擇和鎖定谷底，從而實現高效的功率轉換。這種模式特別適合輕載或小功率輸出場景，能夠顯著降低系統的功耗。

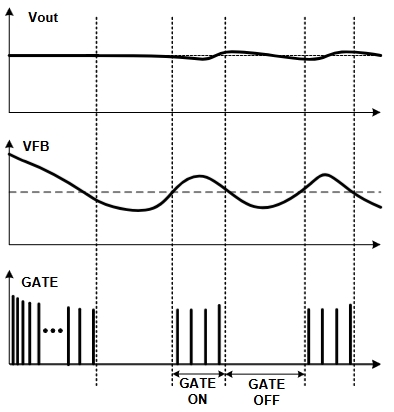

當負載進一步減小至接近空載時，LP8773H會(huì )切換到突發模式。在這種模式下，芯片通過交替控制開關的開啟和關閉，進一步降低開關損耗。LP8773H在突發模式下的待機功耗可以低至100mW以下，這一特性使其在節能方面表現出色，特別適合對功耗要求極高的應用場景。
LP8773H芯片的“數字抖頻監控”技術和多模式工作方式為其帶來了顯著的綜合優勢。首先，抖頻技術優化了EMI性能，使得電源系統能夠更好地滿足嚴格的電磁兼容性標準。其次，多模式工作方式使得芯片能夠在不同負載條件下始終保持最優的工作狀態，從而提高了系統的整體效率和可靠性。
LP8773H適用于多種應用場景，包括小家電電源、USB充電器、適配器等。其高性能和低功耗的特點使其成為理想的電源管理解決方案，特別適合對能效和電磁干擾有嚴格要求的設備。
LP8773H芯片憑借其“數字抖頻監控”技術和多模式工作方式，為電源管理領域帶來了創(chuàng )新的解決方案。通過動態調整PWM頻率和智能切換工作模式，LP8773H不僅優化了EMI性能，還顯著提高了系統的效率和可靠性。在現代電子設備對能效和電磁兼容性要求日益嚴格的情況下，LP8773H無疑為工程師提供了一個理想的電源管理選擇。
