單片機（Microcontroller Unit，MCU）作為現代電子系統的核心部件，廣泛應用于各種設備中，從簡單的家用電器到復雜的工業控制系統。而單片機的封裝形式則是其設計與應用中不可忽視的重要環節。封裝不僅是單片機的“外衣”，更是其性能、可靠性和應用范圍的關鍵因素之一。本文將深入探討單片機常見的封裝形式，以及它們各自的特點和應用場景。
單片機封裝是指將單片機芯片通過特定的工藝和技術封裝在一個保護外殼內，以實現電氣連接、物理保護、散熱等功能。封裝形式的選擇需要綜合考慮單片機的性能、尺寸、成本、應用場景以及可靠性等多方面因素。不同的封裝形式在引腳數量、引腳間距、尺寸大小、散熱能力等方面存在顯著差異，從而影響單片機在實際應用中的表現。

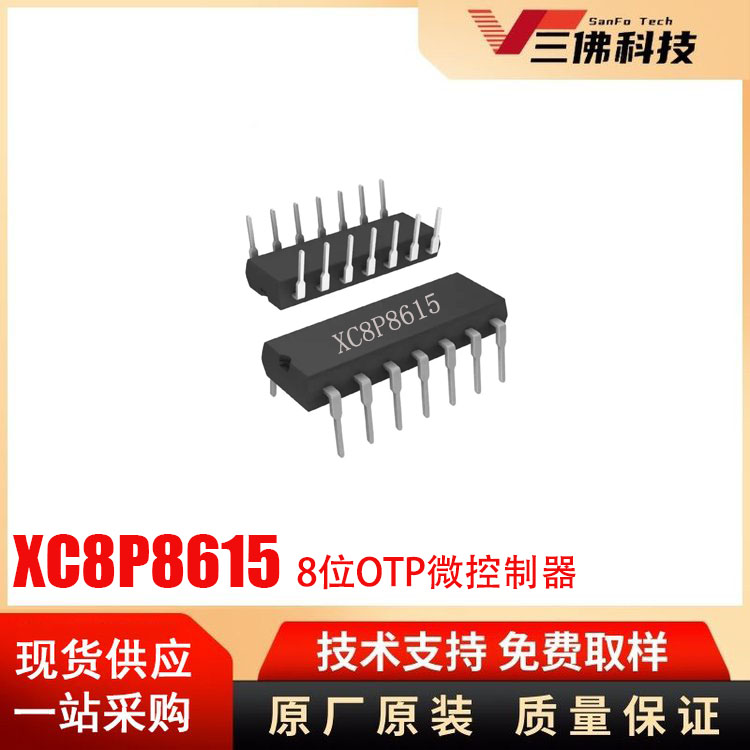

DIP封裝是最經典的單片機封裝形式之一。它具有兩排平行的引腳，引腳從封裝的兩側引出，呈直線排列。這種封裝形式的單片機通常呈長方形，引腳間距一般為 2.54 毫米，便于手工焊接和插入到印刷電路板（PCB）的插座中。
DIP封裝的單片機體積相對較大，但引腳數量可以根據需要靈活設計，常見的引腳數量有 8、14、16、18、20、24、28、40 等多種規格。例如，經典的 8051 系列單片機就常采用 40 引腳的 DIP封裝。
DIP封裝的單片機由于其引腳間距較大，適合手工焊接和調試，因此在實驗室開發、教育領域以及一些對體積要求不嚴格的低速、低功耗應用場合中非常受歡迎。例如，在一些簡單的電子玩具、小型家用電器（如電子時鐘、簡易遙控器）的開發過程中，DIP封裝的單片機是理想的選擇。此外，它也常用于一些小型的工業控制設備中，便于工程師進行快速原型開發和調試。
PLCC封裝是一種較為緊湊的封裝形式。它的引腳分布在封裝的四周，引腳形狀類似“J”字形，從封裝底部向外延伸并向下彎曲。這種封裝形式的單片機通常呈正方形或近似正方形，引腳間距一般為 1.27 毫米或 1.25 毫米，比 DIP封裝的引腳間距更小，因此在相同面積的 PCB 上可以容納更多的引腳。
PLCC封裝的單片機具有較好的散熱性能，因為其封裝底部與 PCB 之間有較大的接觸面積，有利于熱量的傳導。同時，它的引腳數量一般在 20 到 84 之間，能夠滿足中等規模的單片機系統的需求。
PLCC封裝的單片機適用于對體積有一定要求，但又需要較多引腳的場合。例如，在一些小型的通信設備、辦公自動化設備（如打印機、復印機）以及一些中等規模的工業控制系統中，PLCC封裝的單片機可以很好地平衡體積和功能的需求。它既可以提供足夠的引腳用于連接各種外設，又不會(huì )占用過多的 PCB 空間，同時其散熱性能也能保證單片機在運行過程中的穩定性。
QFN封裝是一種無引腳的封裝形式，它的芯片被封裝在一個方形或矩形的扁平外殼內，外殼底部有散熱墊，用于提高散熱性能。QFN封裝的單片機沒有傳統的引腳，而是通過封裝底部的金屬焊盤與 PCB 進行電氣連接。這種封裝形式的單片機體積小、散熱性能好，引腳數量一般在 32 到 256 之間，能夠滿足高性能、高密度的單片機系統的需求。
QFN封裝的單片機在高頻應用中具有優勢，因為其無引腳的設計可以減少寄生電感和寄生電容的影響，從而提高信號的完整性和系統的性能。同時，它的散熱性能也優于有引腳的封裝形式，因為散熱墊可以直接與 PCB 的散熱層接觸，將熱量快速傳導出去。
QFN封裝的單片機廣泛應用于對性能和散熱要求較高的領域。例如，在智能手機、平板電腦等移動設備中，QFN封裝的單片機可以滿足其高性能處理和低功耗運行的需求，同時其良好的散熱性能可以保證設備在長時間運行過程中的穩定性。此外，在一些高速通信設備、高性能計算機系統以及汽車電子控制系統中，QFN封裝的單片機也得到了廣泛應用。它能夠適應這些復雜系統對單片機的高性能、高密度和高可靠性的要求。
BGA封裝是一種先進的封裝形式，它的引腳以球狀金屬陣列的形式分布在封裝的底部。這種封裝形式的單片機體積小、引腳數量多，引腳間距一般在 1.0 毫米到 2.5 毫米之間，能夠實現高密度的電氣連接。BGA封裝的單片機具有良好的散熱性能和高頻性能，因為其球狀引腳可以提供較低的寄生電感和寄生電容，從而提高信號的傳輸速度和質量。
BGA封裝的單片機通常用于高端的單片機系統，其引腳數量一般在 100 到 2000 之間，能夠滿足大規模、高性能的單片機系統的需求。它的封裝底部有較大的散熱面積，可以通過散熱器或散熱片進行有效的散熱，保證單片機在高功耗運行過程中的穩定性。
BGA封裝的單片機主要應用于高端電子產品和復雜系統中。例如，在高性能的服務器、工作站、高端圖形處理設備以及一些復雜的工業自動化控制系統中，BGA封裝的單片機可以提供強大的處理能力和高密度的電氣連接。它能夠滿足這些系統對單片機的高性能、高可靠性以及高集成度的要求，同時其良好的散熱性能和高頻性能可以保證系統在高速運行過程中的穩定性和可靠性。
在選擇單片機的封裝形式時，需要綜合考慮以下幾個因素：
應用需求：根據單片機的應用場景和功能要求，選擇合適的封裝形式。例如，對于體積要求較小、引腳數量較多的移動設備，可以選擇 QFN封裝或 BGA封裝；而對于一些對體積要求不嚴格、便于手工焊接和調試的應用場合，DIP封裝可能是更好的選擇。
成本因素：不同的封裝形式在制造成本上存在差異。一般來說，DIP封裝的成本相對較低，而 BGA封裝的成本較高。因此，在滿足應用需求的前提下，需要根據項目的預算選擇性?xún)r(jià)比合適的封裝形式。
散熱要求：?jiǎn)纹瑱C在運行過程中會(huì )產生熱量，散熱性能是選擇封裝形式的重要考慮因素之一。對于高功耗、高性能的單片機，需要選擇散熱性能較好的封裝形式，如 QFN封裝或 BGA封裝，并配合散熱器或散熱片進行有效的散熱。
可靠性要求：在一些對可靠性要求較高的應用場合，如汽車電子、航空航天等領域，需要選擇具有高可靠性的封裝形式。BGA封裝由于其良好的電氣性能和散熱性能，在這些領域得到了廣泛應用。
生產與焊接工藝：不同的封裝形式對生產與焊接工藝的要求也不同。DIP封裝適合手工焊接和簡單的插件工藝，而 QFN封裝和 BGA封裝則需要采用表面貼裝技術（SMT）進行焊接。因此，在選擇封裝形式時，需要考慮生產企業的設備和工藝能力。
隨著電子技術的不斷發展，單片機的封裝形式也在不斷演進。未來，單片機封裝將朝著以下幾個方向發展：
微型化：隨著電子產品越來越小型化，單片機的封裝形式也將不斷縮小。例如，一些新型的封裝形式如芯片級封裝（CSP）和系統級封裝（SiP）正在逐漸興起。這些封裝形式能夠在更小的體積內實現更多的功能，滿足移動設備、可穿戴設備等對小型化的需求。
高性能化：為了滿足高性能單片機系統的需求，封裝形式將不斷優化其電氣性能和散熱性能。例如，通過采用先進的封裝材料和工藝，降低封裝的寄生效應，提高信號的傳輸速度和質量；同時，開發更高效的散熱技術，以應對高功耗單片機的散熱問題。
集成化：未來，單片機封裝將不僅僅局限于芯片本身的封裝，還將與其他電子元件進行集成封裝。例如，將單片機與存儲器、傳感器、電源管理芯片等集成在一個封裝內，形成一個完整的系統級封裝。這種集成化的封裝形式可以減少系統的體積和功耗，提高系統的可靠性和性能，為電子產品的設計和開發帶來更大的便利。
單片機的封裝形式是其設計與應用中的重要環節，不同的封裝形式具有各自的特點和應用場景。通過深入了解單片機的常見封裝形式，我們可以更好地根據應用需求選擇合適的封裝形式，從而提高單片機系統的性能、可靠性和經濟性。隨著電子技術的不斷進步，單片機的封裝形式也將不斷創(chuàng )新和發展，為電子產品的設計和應用帶來更多的可能性。
