在當今電子設備日益小型化、高性能化的趨勢下，電源芯片作為設備的核心部件之一，其性能和穩定性直接關系到整個設備的運行質量。S7142S芯片，憑借其12V400mA的穩定輸出以及卓越的性能表現，已成為眾多電子產品制造商的首選。本文將深入探討S7142S芯片的過認證版本參考設計，揭示其在設計、性能優化以及認證過程中的關鍵要素。

芯片概述

S7142S是一款高性能、低功耗的開關電源芯片，專為滿足現代電子設備對電源的高要求而設計。其12V400mA的輸出規格能夠為各種小型電子設備提供穩定的電源支持，無論是便攜式設備、通信設備還是小型家電，都能在S7142S的保障下高效運行。

參考設計的關鍵要素

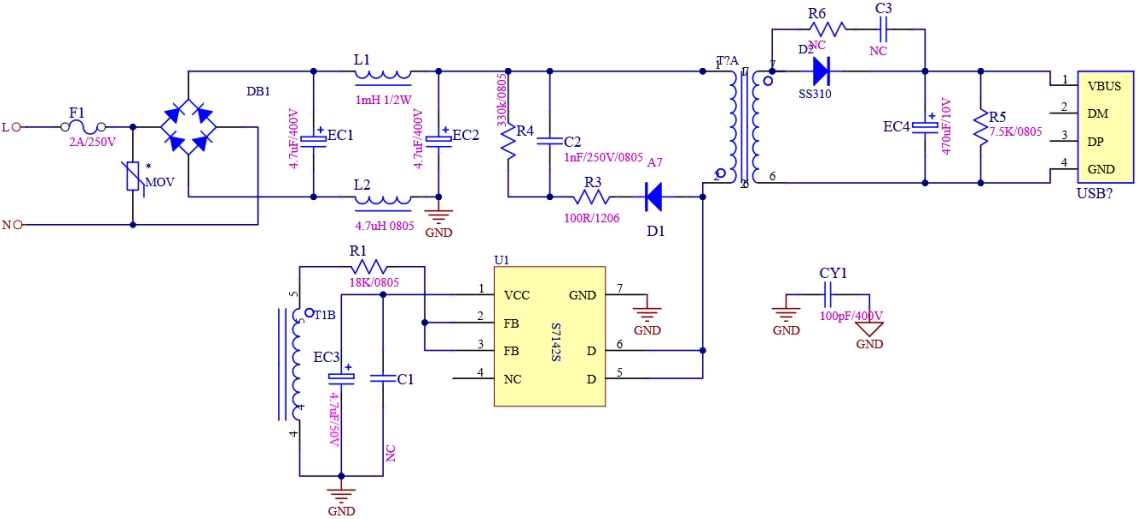

（一）電路設計

S7142S的參考設計采用了先進的電路架構，確保了電源的高效轉換和穩定輸出。芯片內部集成了多種保護功能，如過壓保護、欠壓保護、過流保護等，這些功能不僅提高了電源的安全性，還延長了設備的使用壽命。此外，S7142S還具備低待機功耗的特性，其空載待機功耗小于100mW，這使得它在節能方面表現出色，符合現代電子設備對環保和能效的要求。

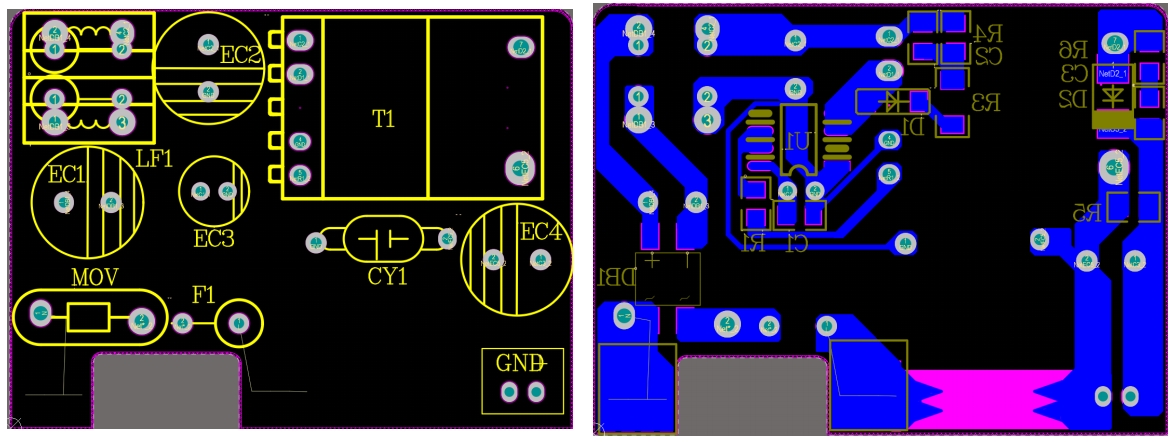

（二）PCB布局

在PCB布局方面，S7142S的參考設計充分考慮了電磁兼容性（EMC）和散熱性能。通過優化走線和元件布局，減少了電磁干擾，提高了電源的穩定性。同時，合理的散熱設計確保了芯片在高負載條件下的溫度控制，從而保證了電源的長期穩定運行。

（三）實物圖

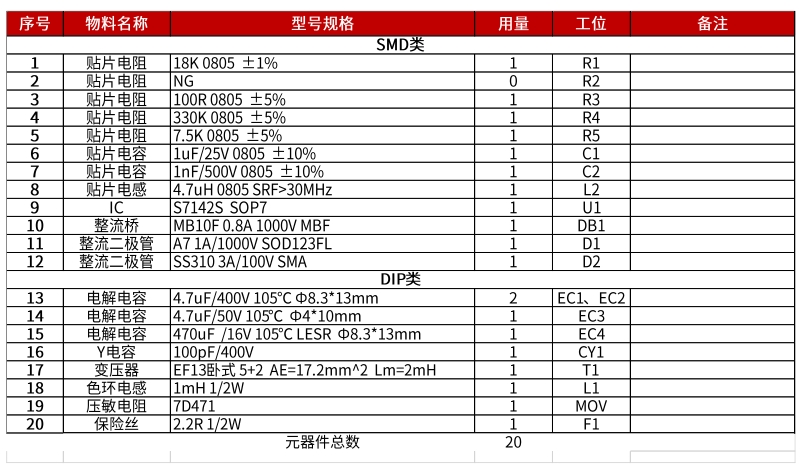

（四）BOM表

（五）性能測試

S7142S的參考設計在性能測試方面表現出色。紋波測試結果顯示，在不同輸入電壓條件下，輸出紋波均保持在較低水平，例如在230VAC輸入時，滿載輸出紋波僅為110mV。此外，芯片的VCC電壓在不同負載條件下也能保持穩定，這進一步證明了S7142S在電壓穩定性方面的優勢。

認證過程

S7142S的過認證版本參考設計在認證過程中經歷了嚴格的測試，以確保其符合國際和國內的電氣安全標準。這些測試包括但不限于：

（一）溫升測試

溫升測試是評估電源芯片在高負載條件下散熱性能的重要環節。S7142S在230VAC輸入滿載條件下進行了溫升測試，結果表明其溫度控制在安全范圍內，確保了芯片在長時間運行中的穩定性和可靠性。

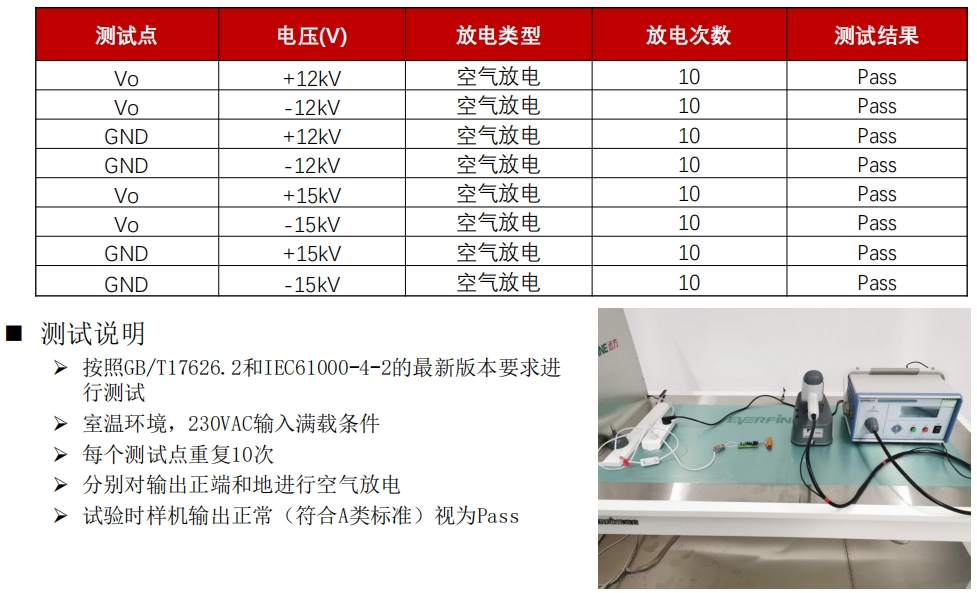

（二）ESD測試

ESD（靜電放電）測試是評估電源芯片抗靜電干擾能力的關鍵測試。S7142S在ESD測試中表現出色，其輸出端和地端在±12kV和±15kV的空氣放電條件下均能正常工作，符合A類標準。這表明S7142S在抗靜電干擾方面具有卓越的性能，能夠有效保護設備免受靜電損壞。

應用場景

S7142S的12V400mA過認證版本參考設計適用于多種應用場景，包括但不限于：

（一）便攜式設備

對于便攜式設備，如智能手機、平板電腦等，S7142S能夠提供穩定的電源支持，確保設備在充電和運行過程中不會(huì )出現電壓波動或電流不穩定的情況。其低待機功耗特性也使得設備在待機狀態下的能耗降到最低，延長了設備的使用壽命。

（二）小型家電

在小型家電領域，如充電式電動工具、小型風扇等，S7142S的高效電源轉換和穩定的輸出性能能夠確保設備的正常運行，同時其內置的保護功能也提高了設備的安全性。

（三）通信設備

對于通信設備，如路由器、調制解調器等，S7142S能夠提供穩定的電源支持，確保設備在高負載條件下的穩定運行，同時其低待機功耗特性也符合通信設備對節能的要求。

總結

S7142S的12V400mA過認證版本參考設計以其卓越的性能、穩定的輸出和嚴格的安全認證，成為了現代電子設備電源管理的優選方案。通過精心設計的電路架構、優化的PCB布局以及嚴格的性能測試，S7142S在各種應用場景中都能表現出色，為設備的穩定運行和高效能量轉換提供了堅實的保障。隨著電子技術的不斷發展，S7142S必將在未來的電源管理領域發揮更加重要的作用，為電子設備的高效、穩定運行提供有力支持。
