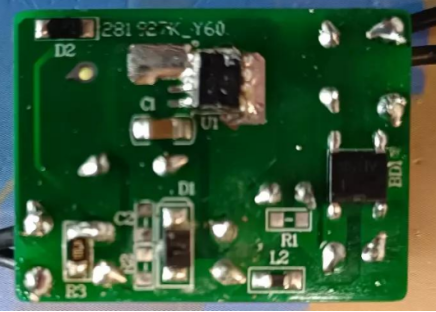

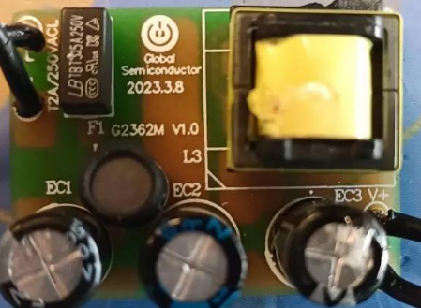

在當今快速發展的電子技術領域,電源管理芯片作為核心組件,其性能與穩定性對整個電子系統的運行至關重要。本文將詳細介紹G2362M和G2363M兩款電源管理芯片的Demo資料,探討其在實際應用中的表現與優勢。

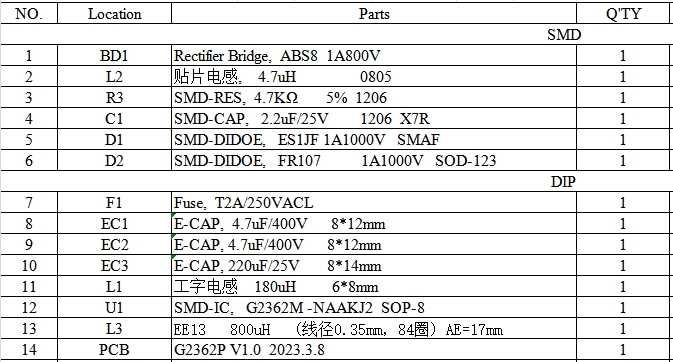

G2362M和G2363M是專為高效電源轉換設計的芯片,適用于多種應用場景,如適配器、充電器及小型電子設備。兩者均具備高轉換效率、低待機功耗及優異的動態響應能力,能夠滿足現代電子設備對電源的嚴格要求。
G2362M和G2363M支持廣泛的輸入電壓范圍,90V/60Hz至264V/50Hz,使其能夠適應不同地區的電網標準,增強了產品的通用性與適用性。
G2362M和G2363M的輸出規格為12V/0.35A,能夠為多種設備提供穩定的電源支持。在測試中,其輸出電壓的穩定性表現優異,即使在負載變化的情況下,電壓波動也極小,確保了設備的正常運行。
兩款芯片的轉換效率均達到了行業領先水平。在不同輸入電壓和負載條件下,其平均轉換效率均超過83%,顯著降低了能量損耗,提高了電源的整體能效。
在動態負載測試中,G2362M和G2363M展現了出色的動態響應能力。當負載在10%至90%之間快速變化時,輸出電壓的波動被嚴格控制在較小范圍內,確保了設備在不同工作狀態下的穩定運行。
兩款芯片在電磁干擾方面表現出色。經過嚴格的EMI測試,其在不同頻率下的干擾水平均低于國際標準規定的限值,確保了產品在復雜電磁環境中的可靠運行。
在電性能測試中,G2362M和G2363M在不同輸入電壓和負載條件下的表現均符合設計要求。例如,在90Vac和264Vac輸入電壓下,其輸出電壓、電流及轉換效率均保持穩定,且效率值接近理論最優值。

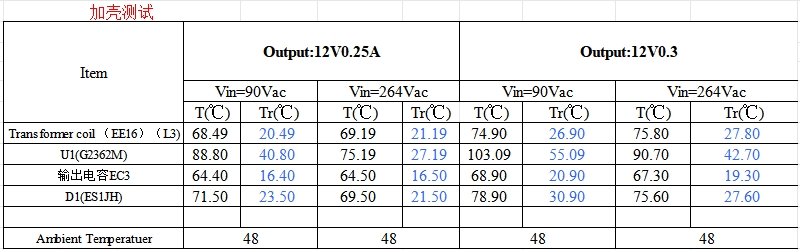

溫升測試結果顯示,兩款芯片在滿載運行時,關鍵部件的溫度上升均在安全范圍內。例如,變壓器線圈(EE16)的溫升在73℃至75.5℃之間,遠低于其最高工作溫度,確保了產品的長期可靠性。
紋波與噪聲測試表明,G2362M和G2363M的輸出紋波和噪聲水平極低,符合嚴格的電源質量標準。在90Vac和264Vac輸入電壓下,其輸出紋波電壓均不超過86mV,噪聲電壓不超過106mV,確保了設備在運行過程中不受干擾。
動態負載響應測試驗證了兩款芯片在負載快速變化時的性能。測試結果顯示,其輸出電壓的波動被嚴格控制在較小范圍內,確保了設備在不同工作狀態下的穩定運行。

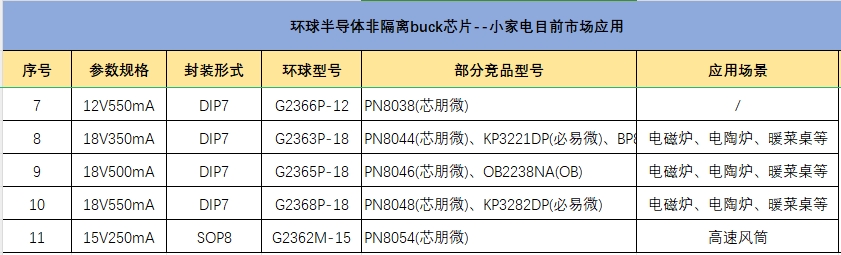

G2362M和G2363M適用于多種應用場景,如筆記本電腦適配器、智能手機充電器、小型電子設備等。其廣泛的輸入電壓范圍和穩定的輸出性能使其能夠適應不同設備的需求。
高效率:兩款芯片的高轉換效率顯著降低了能量損耗,提高了電源的整體能效,符合現代電子設備對節能的要求。
高穩定性:在動態負載和不同輸入電壓條件下,其輸出電壓的穩定性表現優異,確保了設備的可靠運行。
低電磁干擾:經過嚴格的EMI測試,其電磁干擾水平遠低于國際標準規定的限值,確保了產品在復雜電磁環境中的可靠性。
高可靠性:溫升測試結果顯示,關鍵部件的溫度上升均在安全范圍內,確保了產品的長期可靠性。
G2362M和G2363M作為高效電源管理芯片,憑借其卓越的性能和廣泛的適用性,為現代電子設備提供了可靠的電源解決方案。其高轉換效率、低待機功耗、優異的動態響應能力和低電磁干擾水平,使其在激烈的市場競爭中脫穎而出。隨著電子技術的不斷發展,G2362M和G2363M將繼續為電子設備的高效運行提供有力支持。
