在現代電子系統中,功率管理芯片扮演著至關重要的角色,它們不僅能夠實現高效的電源轉換,還能提供多種保護功能,確保系統的穩定運行。KP311BHWG 作為一款高性能的功率管理芯片,以其集成度高、功能強大和應用廣泛而備受關注。本文將詳細介紹 KP311BHWG 的應用電路圖及其各引腳功能,幫助工程師更好地理解和應用這款芯片。
KP311BHWG 是一款專為開關電源設計的智能功率管理芯片,廣泛應用于適配器、充電器和 LED 驅動器等領域。它集成了多種先進的功能,包括過壓保護、欠壓保護、過流保護、短路保護以及溫度補償等。這些功能使得 KP311BHWG 能夠在復雜的電源環境中保持高效和穩定的工作狀態。

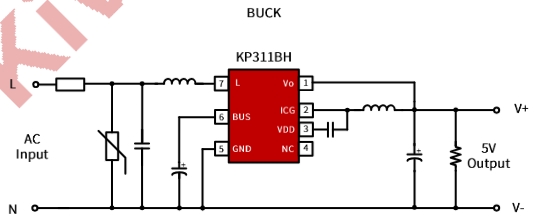

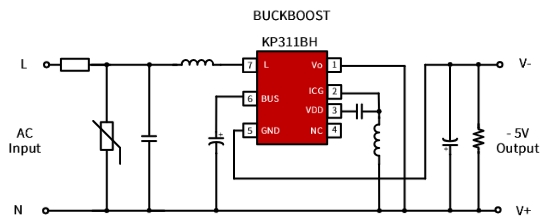

圖1展示了 KP311BHWG 在開關電源中的典型應用電路。該電路包括輸入電源、變壓器、反饋網絡(luò )和保護電路等部分。KP311BHWG 通過內部的 PWM 控制器和功率開關管,實現對電源的高效轉換和穩定輸出。
輸入電源:輸入電源通過變壓器的初級繞組連接到 KP311BHWG 的輸入端,為芯片提供工作電壓。
變壓器:變壓器用于實現電壓轉換和電氣隔離。KP311BHWG 的輸出通過變壓器的次級繞組提供給負載。
反饋網絡(luò ):反饋網絡(luò )用于監測輸出電壓,并將其與內部參考電壓進行比較,以實現穩定的輸出電壓調節。
保護電路:KP311BHWG 集成了多種保護功能,包括過壓保護、欠壓保護、過流保護和短路保護等。這些保護功能通過內部電路實現,確保在異常情況下保護芯片和負載。
KP311BHWG 通常采用 SOP7 封裝,具有 7 個引腳。每個引腳都有特定的功能,以下是詳細的引腳功能介紹:
引腳 1:Vo (Output Voltage)
功能描述:此引腳提供芯片的輸出電壓。在電壓調節器應用中,這是調節后的穩定電壓輸出端。
應用注意事項:確保輸出電壓端與負載正確連接,并根據需要添加適當的去耦電容以減少電壓波動。
引腳 2:ICG (Internal Control Ground)
功能描述:此引腳是芯片內部控制電路的接地端。它為芯片的內部電路提供參考地電位。
應用注意事項:ICG 引腳應直接連接到系統的地平面,以確保穩定的地電位和減少噪聲干擾。
引腳 3:VDD (Power Supply Voltage)
功能描述:此引腳是芯片的主電源輸入端,為芯片提供工作電壓。
應用注意事項:VDD 引腳應連接到適當的電源電壓,并確保電源電壓在芯片的工作電壓范圍內。
引腳 4:NC (No Connection)
功能描述:此引腳未連接,沒有功能。在芯片設計中,NC 引腳用于占位,以保持封裝的一致性。
應用注意事項:NC 引腳不需要連接任何電路,但在 PCB 設計中應考慮其物理位置,避免與其他電路元件沖突。
引腳 5:GND (Ground)
功能描述:此引腳是芯片的主要接地端,用于連接系統的地平面。
應用注意事項:GND 引腳應與系統的地平面有良好的電氣連接,以確保穩定的地電位和減少電磁干擾。
引腳 6:BUS (Bus)
功能描述:此引腳可能用于多種功能,如數據總線、控制總線或電源總線,具體取決于芯片的應用。
應用注意事項:BUS 引腳的功能和連接方式應根據芯片的具體應用和設計來確定。
引腳 7:L (Light)
功能描述:此引腳可能用于指示燈或光耦合器的連接,用于狀態指示或電氣隔離。
應用注意事項:L 引腳的應用取決于芯片的設計。如果用于指示燈,應連接適當的限流電阻。
在適配器設計中,KP311BHWG 可以實現高效的電源轉換和穩定的輸出電壓調節。通過合理設計反饋網絡(luò )和電流采樣電路,可以確保適配器在不同負載條件下的穩定性和高效性。例如,在一個 12V/1A 的適配器設計中,KP311BHWG 可以實現高達 85% 的轉換效率,并提供過壓、欠壓和過流保護功能。
在 LED 驅動器設計中,KP311BHWG 可以實現精確的電流控制和穩定的電壓輸出。通過連接一個采樣電阻和反饋網絡(luò ),可以實現 LED 的恒流驅動。例如,在一個 24V/1A 的 LED 驅動器設計中,KP311BHWG 可以實現高達 90% 的轉換效率,并提供過壓、欠壓和過流保護功能,確保 LED 的安全運行。
KP311BHWG 作為一款高性能的功率管理芯片,憑借其集成的多種保護功能和靈活的引腳配置,成為開關電源設計中的理想選擇。通過合理設計應用電路和優化引腳功能,可以實現高效的電源轉換和穩定的輸出電壓調節。無論是在適配器、充電器還是 LED 驅動器設計中,KP311BHWG 都能夠提供可靠的性能和卓越的效率。
