在電源設計領域，隨著技術的不斷進步和市場需求的日益多樣化，尋找高效、可靠且成本效益高的電源芯片解決方案成為了工程師們的重要任務。本文將探討如何使用SM7055芯片來直接替代CSC7612，實現18V非隔離電源設計的優化升級。通過對比分析和實際應用案例，展示SM7055在性能、功能和成本方面的優勢。

CSC7612是一款廣泛應用于非隔離電源設計的芯片，以其穩定的性能和良好的兼容性獲得了市場的認可。然而，隨著技術的發展和應用需求的提升，市場對電源芯片提出了更高的要求，如更高的效率、更低的待機功耗、更完善的保護功能等。SM7055作為一款新型的AC/DC PWM功率開關芯片，憑借其先進的設計和卓越的性能，成為了CSC7612的理想替代品。

SM7055芯片概述

SM7055是一款采用電流模式PWM控制方式的功率開關芯片，專為低成本、高性?xún)r(jià)比的開關電源系統設計。它支持多種拓撲結構，包括BUCK和BUCK-BOOST，能夠滿足不同應用場景的需求。以下是SM7055的主要特點：

1. 寬電壓輸入：支持85Vac~265Vac的寬電壓輸入范圍，適應不同地區的電網電壓。
2. 高集成度：集成了高壓?jiǎn)?dòng)電路和高壓功率開關，簡化了電路設計，降低了成本。
3. 低待機功耗：在220Vac輸入下，待機功耗小于120mW，符合節能要求。
4. 固定開關頻率：60KHz的固定開關頻率，內置抖頻技術，提升EMC性能。
5. 完善的保護功能：內置過溫、過流、過壓、欠壓等保護功能，確保系統的可靠性。
6. 多種封裝形式：提供TO252-2和DIP8兩種封裝形式，兼容性強。

CSC7612與SM7055的對比分析

為了更好地理解SM7055為何能夠替代CSC7612，我們從以下幾個關鍵方面進行對比分析：

1. 性能指標

從上表可以看出，SM7055在最大輸出電流和待機功耗方面優于CSC7612，同時其固定的開關頻率和內置抖頻技術使其在EMI性能上更具優勢。

2. 功能特性

SM7055不僅具備CSC7612的所有保護功能，還增加了軟啟動和智能軟驅動功能，進一步提高了系統的穩定性和可靠性。

3. 成本與兼容性

SM7055采用先進的單芯片集成工藝，減少了外部元件數量，降低了成本。同時，其DIP8封裝形式與CSC7612兼容，便于直接替換，無需大幅修改電路設計。

SM7055的應用案例

1. 電磁爐電源設計

電磁爐作為一種常見的小家電產品，對電源的穩定性和可靠性要求較高。SM7055在電磁爐電源設計中的應用如下：

原理圖

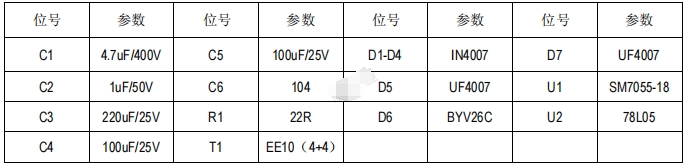

BOM清單

變壓器參數

• 骨架：EE10(4+4) PC40磁芯
• 電感量：Lp(1-4)=1.6mH，漏感為L(cháng)p的5%以下
• 繞制方法：N1(1-4) Φ0.191140T，N2(5-7) Φ0.19164T

2. 電飯煲電源設計

電飯煲電源設計同樣需要高效、穩定的電源芯片。SM7055在電飯煲電源設計中的應用如下：

原理圖

變壓器參數

• 骨架：EE10(4+4) PC40磁芯
• 電感量：Lp(1-4)=1.6mH，漏感為L(cháng)p的5%以下
• 繞制方法：N1(1-4) Φ0.191140T，N2(5-7) Φ0.19164T

SM7055替代CSC7612的優勢

1. 性能提升：SM7055在效率、待機功耗、EMI性能等方面優于CSC7612，能夠顯著提升電源的整體性能。
2. 功能增強：SM7055增加了軟啟動和智能軟驅動功能，進一步提高了系統的穩定性和可靠性。
3. 成本降低：SM7055采用先進的單芯片集成工藝，減少了外部元件數量，降低了成本。
4. 兼容性強：SM7055的DIP8封裝形式與CSC7612兼容，便于直接替換，無需大幅修改電路設計。

總結
