在當今電子技術飛速發展的時代，各種電子設備對功率半導體器件的性能要求越來越高。其中，MOSFET（金屬氧化物半導體場效應晶體管）作為一種重要的功率器件，被廣泛應用于眾多領域。而CMP50N20，這款200V N溝道MOSFET，憑借其卓越的性能和廣泛的應用范圍，成為了眾多工程師和設計師的首選之一。
CMP50N20是一款高性能的200V N溝道MOSFET，它采用了先進的溝槽技術與設計，能夠提供出色的導通電阻（RDS(ON)）。這款器件的主要特點包括快速開關能力、100%雪崩測試以及增強的dv/dt能力，同時符合RoHS（限制有害物質使用）標準，這使得它在環保和可靠性方面也表現出色。其適用于多種應用場景，如不間斷電源（UPS）、直流-直流轉換器（DC/DC converter）以及直流-交流逆變器（DC/AC inverter）等，能夠滿足不同設備在功率轉換和控制方面的需求。

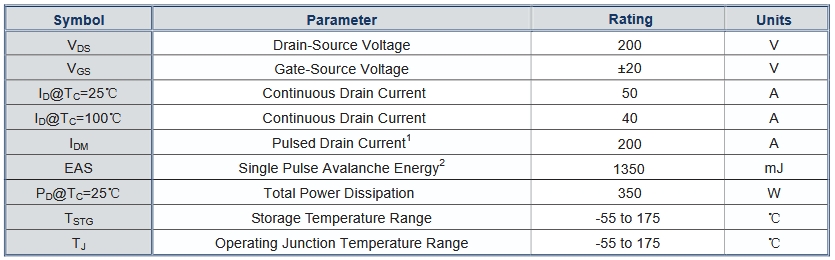

漏源電壓（VDS）：最高可達200V，這意味著該MOSFET能夠承受較高的電壓，適用于高電壓環境下的應用。
柵源電壓（VGS）：范圍為±20V，為柵極控制提供了足夠的電壓范圍，確保了器件的穩定工作。
連續漏極電流（ID）：在25℃時為50A，而在100℃時為40A，這表明其在不同溫度條件下仍能保持較高的電流承載能力，適合在較寬溫度范圍內工作。
脈沖漏極電流（IDM）：高達200A，能夠承受瞬間大電流沖擊，適用于需要快速脈沖電流的應用場景。
單脈沖雪崩能量（EAS）：為1350mJ，這使得CMP50N20在面對過載或短路等異常情況時，能夠承受一定程度的能量沖擊而不損壞。
總功耗（PD）：在25℃時為350W，表明其在高功率應用中能夠有效工作，同時需要良好的散熱措施來確保其性能和壽命。
導通電阻（RDS(ON)）：在VGS=10V、ID=25A的條件下，其典型值為46mΩ，低導通電阻有助于減少導通損耗，提高功率轉換效率。
柵極閾值電壓（VGS(th)）：范圍為2V至4V，較低的閾值電壓使得該MOSFET能夠在較低的控制電壓下導通，降低了驅動電路的復雜性和功耗。
漏源漏電流（IDSS）：在VDS=200V、VGS=0V的條件下，漏電流極低，僅為微弱的電流，這有助于減少靜態功耗，提高系統的整體效率。
柵源漏電流（IGSS）：在VGS=±20V、VDS=0V的條件下，漏電流極小，為±100nA，表明其柵極控制電路具有良好的絕緣性能，減少了不必要的電流損耗。
總柵極電荷（Qg）：典型值為50nC，較低的柵極電荷有助于提高開關速度，減少開關損耗。
柵源電荷（Qgs）：為20nC，柵源電荷的控制對于開關過程中的動態性能至關重要。
柵漏電荷（Qgd）：為25nC，柵漏電荷的大小影響著開關過程中的電壓尖峰和開關速度。
開通延遲時間（Td(on)）：典型值為50ns，較短的開通延遲時間有助于快速響應控制信號，提高系統的動態性能。
上升時間（Tr）：為172ns，合理的上升時間能夠減少開關過程中的電壓和電流過沖，提高系統的穩定性。
關斷延遲時間（Td(off)）：為50ns，與開通延遲時間相匹配，確保了開關過程的對稱性和穩定性。
下降時間（Tf）：為30ns，較短的下降時間有助于快速切斷電流，減少關斷損耗。
輸入電容（Ciss）：典型值為3700pF，輸入電容的大小影響著柵極驅動電路的設計和開關速度。
輸出電容（Coss）：為550pF，輸出電容在開關過程中會(huì )影響漏源極之間的電壓變化，需要在設計中加以考慮。
反向轉移電容（Crss）：在VDS=25V、VGS=0V、f=1MHz的條件下，典型值為65pF，反向轉移電容的存在會(huì )導致柵極和漏極之間的耦合，需要在電路設計中進行適當的補償和控制。
熱特性對于功率器件的性能和可靠性至關重要。CMP50N20的熱阻（RθJA）為0.4℃/W，這意味著在單位功耗下，器件的溫度升高相對較低，能夠有效降低器件在高功率工作時的溫度，提高其穩定性和壽命。同時，其結溫范圍（TJ）為-55℃至175℃，存儲溫度范圍（TSTG）也為-55℃至175℃，這使得該器件能夠在較寬的溫度范圍內正常工作，適應不同的環境條件。

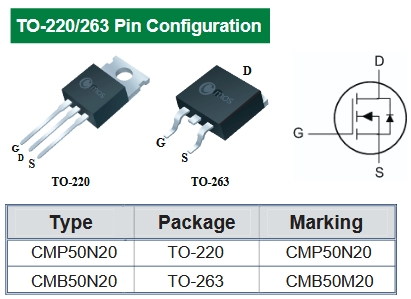

CMP50N20提供兩種封裝形式：TO-220和TO-263。TO-220封裝是一種常見的功率器件封裝形式，具有良好的散熱性能和較小的尺寸，適用于大多數功率應用。TO-263封裝則是一種更先進的封裝形式，具有更高的散熱能力和更好的電氣性能，適用于對散熱和性能要求更高的應用場景。兩種封裝形式都具有良好的機械穩定性和可靠性，能夠滿足不同用戶的需求。
在不間斷電源系統中，CMP50N20能夠作為功率開關器件，用于實現直流到交流的逆變過程。其快速開關能力和低導通電阻能夠提高UPS系統的功率轉換效率，減少能量損耗，同時其高電壓和高電流承載能力能夠確保在市電中斷時，能夠穩定地為負載提供電力支持。
在DC/DC轉換器中，CMP50N20可以用于實現輸入電壓到輸出電壓的轉換和調節。其低導通電阻能夠減少導通損耗，提高轉換效率，而快速開關特性則有助于實現高頻開關控制，減小轉換器的體積和重量。此外，其高脈沖電流能力能夠滿足負載瞬間大電流的需求，保證系統的穩定運行。
在DC/AC逆變器中，CMP50N20作為核心功率器件，能夠將直流電轉換為交流電，為各種交流負載提供電力。其高電壓和高電流承載能力能夠滿足不同功率等級的逆變器需求，而快速開關特性和低導通電阻則有助于提高逆變器的效率和性能，減少能量損耗和電磁干擾。
CMP50N20憑借其先進的溝槽技術、低導通電阻、快速開關能力、高雪崩能量承受能力以及符合RoHS標準等優勢，在眾多200V N溝道MOSFET產品中脫穎而出。它不僅能夠滿足高功率、高效率、高可靠性的應用需求，還能夠在較寬的溫度范圍內穩定工作，適應不同的環境條件。此外，其多種封裝形式也為用戶提供了更多的選擇，方便用戶根據具體應用需求進行選型和設計。
總之，CMP50N20是一款性能卓越、應用廣泛的200V N溝道MOSFET，無論是在工業電源、通信電源還是新能源汽車等領域，都能夠發揮其重要作用，為各種電子設備提供高效、可靠的功率轉換和控制解決方案。
