在現代電子設備中，穩定的電源供應是確保設備正常運行的關鍵因素之一。晶豐明源推出的 BP85956P 非隔離參考設計，為需要 -12V/300mA 電源的應用提供了一種高效、可靠的解決方案。本文將詳細介紹該參考設計的電源規格、電路設計、性能測試以及其在實際應用中的優勢。
BP85956P 參考設計的電源規格如下表所示：
| 項目描述 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
|---|---|---|---|---|---|---|
| 輸入電壓 | VIN | 85 | 115/230 | 264 | VAC | - |
| 頻率 | fLINE | 47 | 50/60 | 63 | Hz | - |
| 輸出電壓 | VOUT | -12 | -12 | -12 | V | ±5% |
| 輸出電流 | IOUT | 0 | 300 | 300 | mA | - |
| 輸出電壓紋波 | VRIPPLE | - | 80 | - | mV | 20MHz帶寬 |
| 連續輸出功率 | POUT | - | 3.6 | - | W | - |
| 待機功耗 | PSTDBY | - | 120 | - | mW | 230VAC,包含假負載 |
| 滿載效率 | η | - | 65 | - | % | - |
從表中可以看出，該電源設計具有較寬的輸入電壓范圍，能夠適應不同地區的電網電壓波動。同時，輸出電壓穩定在 -12V，紋波控制在 80mV 以?xún)?，確保了為負載設備提供高質量的電源。

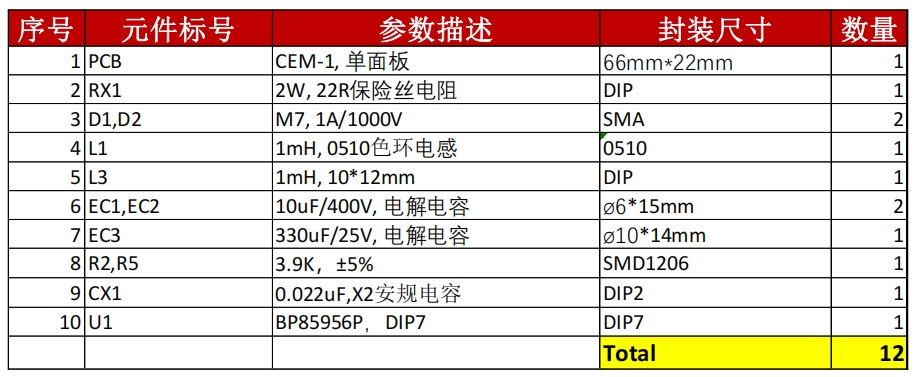

BP85956P 參考設計的電路及實物圖展示了其簡潔而高效的電路布局。以下是主要元件及其參數描述：
| 序號 | 元件標號 | 參數描述 | 封裝尺寸 | 數量 |
|---|---|---|---|---|
| 1 | PCB | CEM-1, 單面板 | 66mm*22mm | 1 |
| 2 | RX1 | 2W, 22R保險絲電阻 | DIP | 1 |
| 3 | D1,D2 | M7, 1A/1000V | SMA | 2 |
| 4 | L1 | 1mH, 0510色環電感 | 0510 | 1 |
| 5 | L3 | 1mH, 10*12mm | DIP | 1 |
| 6 | EC1,EC2 | 10uF/400V, 電解電容 | ?6*15mm | 2 |
| 7 | EC3 | 330uF/25V, 電解電容 | ?10*14mm | 1 |
| 8 | R2,R5 | 3.9K，±5% | SMD1206 | 1 |
| 9 | CX1 | 0.022uF,X2安規電容 | DIP2 | 1 |
| 10 | U1 | BP85956P，DIP7 | DIP7 | 1 |
元件的選擇充分考慮了電路的穩定性和可靠性。例如，保險絲電阻 RX1 用于過流保護，確保在異常情況下保護電路不受損壞；而電解電容 EC1、EC2 和 EC3 則用于濾波，降低輸出電壓的紋波。此外，BP85956P 芯片作為核心控制元件，其性能直接影響整個電源的效率和穩定性。
待機功耗測試結果顯示，在 230VAC 輸入電壓下，電源的待機功耗僅為 120mW（包含假負載）。這一低功耗特性使得該電源設計在待機狀態下能夠有效降低能耗，符合現代電子設備對節能的要求。
效率測試表明，BP85956P 參考設計在不同輸入電壓和負載條件下的滿載效率可達 65%。雖然這一效率水平在當今的電源設計中并非最高，但在滿足輸出要求的前提下，已經能夠滿足大多數應用場景的需求。同時，較高的效率也意味著在能量轉換過程中損耗較少，有助于降低電源的發熱量，提高其長期工作的可靠性。
輸出電壓調整率的測試結果顯示，在不同輸入電壓和負載條件下，輸出電壓的最大調整率為 3.68%。這表明電源能夠在較寬的輸入電壓和負載范圍內保持輸出電壓的相對穩定，為負載設備提供可靠的電源支持。
在不同輸入電壓和負載條件下，輸出電壓紋波的測試結果如下：
| 輸入電壓(VAC) | 空載時紋波(mV) | 滿載時紋波(mV) |
|---|---|---|
| 85 | 25.7 | 50 |
| 115 | 25.1 | 53.3 |
| 230 | 34.4 | 62.9 |
| 265 | 37.6 | 62.6 |
從表中可以看出，無論是在空載還是滿載狀態下，輸出電壓紋波均控制在 80mV 以?xún)?，滿足了電源規格的要求。低紋波特性有助于減少對負載設備的干擾，提高設備的性能和穩定性。
動態負載測試包括 50%-100% 和 10%-90% 兩種負載變化情況。測試結果顯示，在不同輸入電壓下，輸出電壓的峰值 - 峰值變化范圍分別為：
這表明電源能夠在負載快速變化的情況下，快速響應并保持輸出電壓的相對穩定，避免因負載突變而導致的電壓大幅波動，從而保護負載設備免受損壞。
BP85956P 參考設計還通過了傳導 EMI、浪涌、群脈沖和 ESD 等多種電磁兼容性測試，滿足了相關標準的要求。這些測試結果表明，該電源設計在復雜的電磁環境中具有良好的抗干擾能力和穩定性，能夠適應各種實際應用場景。
BP85956P 參考設計的 -12V/300mA 電源具有以下應用優勢：
綜上所述，BP85956P 參考設計的 -12V/300mA 電源憑借其高效、穩定、可靠和電磁兼容性強等特點，在通信設備、工業控制、醫療設備等領域具有廣闊的應用前景。隨著電子技術的不斷發展，對電源性能的要求也越來越高，BP85956P 參考設計無疑為相關領域的電源設計提供了一個值得借鑒的范例。
