在電子元件的浩瀚海洋中，功率晶體管以其卓越的性能和廣泛的應用，扮演著不可或缺的角色。而MOSPEC公司的2SA1943，作為一款硅PNP功率晶體管，更是以其出色的電氣特性、可靠的性能和精準的參數設計，成為了眾多電子工程師在設計音頻功率放大器時的首選元件之一。
2A1943是一款硅PNP功率晶體管，其主要設計用途是用于功率放大器，特別是推薦用于100W高保真音頻頻率放大器的輸出級應用。這種晶體管采用了TO-247封裝形式，這種封裝方式不僅提供了良好的散熱性能，還便于在電路板上進行安裝和焊接，使得它在各種功率放大電路中都能穩定地發揮其性能。
2SA1943具有非常高的集電極 - 發射極擊穿電壓（V(BR)CEO），其最小值為250V。這意味著在正常工作條件下，該晶體管能夠承受高達250V的集電極 - 發射極電壓而不被擊穿，從而為電路提供了足夠的電壓承受能力。同時，其集電極 - 基極電壓（VCBO）也為250V，發射極 - 基極電壓（VEBO）為5V。這些高電壓參數使得2SA1943能夠在高電壓電路環境中穩定工作，適用于各種需要高電壓驅動的音頻功率放大器設計。
在電流方面，2SA1943的集電極電流（IC）最大值為15A，基極電流（IB）最大值為1.5A。這些電流參數表明該晶體管能夠處理較大的電流，從而能夠驅動高功率的音頻負載。例如，在一個100W的音頻功率放大器中，這種大電流能力使得2SA1943能夠有效地將音頻信號放大到足夠的功率，以驅動揚聲器發出高質量的聲音。
2SA1943的集電極功耗（PC）在環境溫度為25℃時，最大值為150W。這一強大的功率耗散能力使得它能夠在高功率輸出的情況下保持穩定的工作狀態，不會(huì )因為過熱而損壞。這對于音頻功率放大器來說至關重要，因為在高音量輸出時，晶體管可能會(huì )產生大量的熱量，而2SA1943的高功率耗散能力能夠確保其在長時間高功率工作時的可靠性。

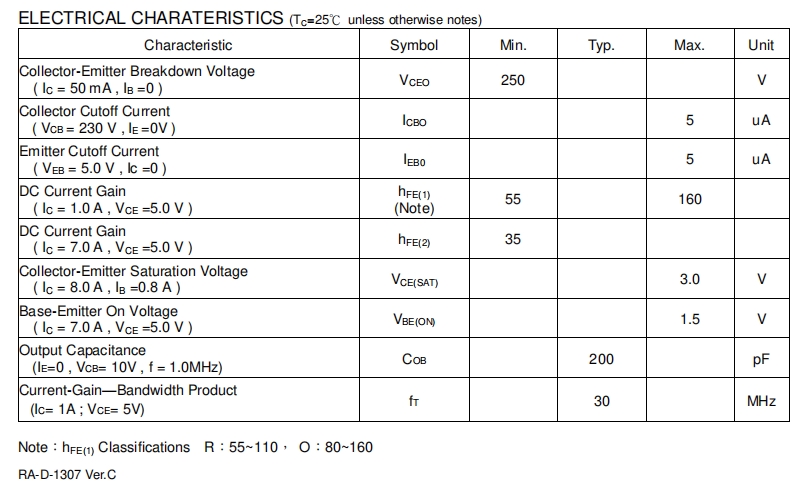

直流電流增益（hFE）：在不同條件下，2SA1943的直流電流增益范圍較廣。當集電極電流為1.0A，集電極 - 發射極電壓為5.0V時，hFE的最小值為55，典型值為160；當集電極電流為7.0A，集電極 - 發射極電壓為5.0V時，hFE的最小值為35。這種較寬的電流增益范圍使得2SA1943能夠在不同的工作條件下保持良好的放大性能，能夠適應各種音頻信號的放大需求。
集電極 - 發射極飽和電壓（VCE(SAT)）：在集電極電流為8.0A，基極電流為0.8A時，VCE(SAT)的最大值為3.0V。較低的飽和電壓意味著在晶體管導通時，能量損耗較小，從而提高了功率放大器的效率。
基極 - 發射極導通電壓（VBE(ON)）：在集電極電流為7.0A，集電極 - 發射極電壓為5.0V時，VBE(ON)的最大值為1.5V。這一參數對于晶體管的導通特性有重要影響，較低的導通電壓有助于提高電路的效率。
輸出電容（COB）：在集電極電流為0，集電極 - 基極電壓為10V，頻率為1.0MHz時，COB的最大值為200pF。較小的輸出電容有助于提高晶體管的高頻性能，使得2SA1943在音頻頻率范圍內能夠保持良好的頻率響應特性。
電流增益 - 帶寬積（fT）：2SA1943的fT典型值為30MHz。這一參數反映了晶體管的高頻性能，較高的fT值意味著晶體管能夠在較高的頻率下保持較好的放大性能，這對于音頻功率放大器來說非常重要，因為音頻信號的頻率范圍較寬，需要晶體管在整個音頻頻率范圍內都能穩定地放大信號。

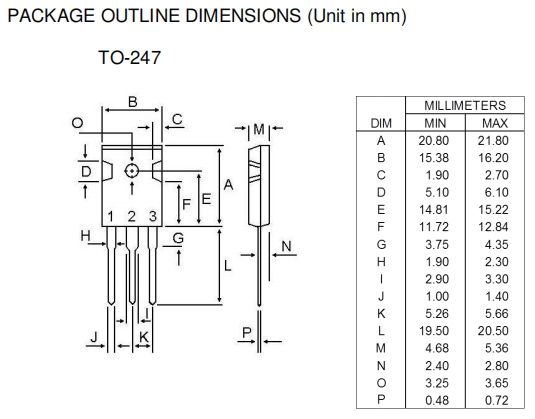

2SA1943采用了TO-247封裝形式，這種封裝形式具有良好的散熱性能和較高的電流承載能力。TO-247封裝通常包括一個較大的集電極引腳，用于連接散熱器，從而能夠有效地將晶體管工作時產生的熱量散發出去，確保晶體管在高功率工作時的穩定性。其封裝尺寸為20.80mm×16.20mm×5.38mm，這種尺寸使得它能夠方便地安裝在各種電路板上，并且可以與其他電子元件進行良好的配合。
2SA1943主要應用于功率放大器領域，特別是高保真音頻功率放大器。在音頻功率放大器中，它作為輸出級晶體管，能夠將音頻信號放大到足夠的功率，以驅動揚聲器發出高質量的聲音。其高電壓、大電流、高功率耗散能力和良好的電氣特性，使得它能夠滿足音頻功率放大器在高音量、高保真度輸出時的要求。此外，2SA1943還可以應用于其他需要高功率放大和驅動的電路中，如功率轉換器、電機驅動器等。
盡管2SA1943具有出色的性能和廣泛的應用，但在使用過程中仍需要注意以下幾點：
散熱設計：由于2SA1943在高功率工作時會(huì )產生大量熱量，因此需要合理設計散熱措施，如安裝合適的散熱器，以確保其在工作時的溫度不超過其最大結溫（150℃）。
工作條件：在設計電路時，需要確保2SA1943的工作電壓、電流和功率在其最大額定值范圍內，以避免損壞晶體管。
匹配使用：在音頻功率放大器中，通常需要將2SA1943與合適的NPN晶體管（如2SC5200）進行配對使用，以實現良好的推挽放大效果，從而提高放大器的效率和性能。
2SA1943硅PNP功率晶體管以其卓越的電氣特性、可靠的性能和精準的參數設計，成為了音頻功率放大器領域的理想選擇。其高電壓、大電流、高功率耗散能力以及良好的頻率響應特性，使其能夠滿足各種高保真音頻功率放大器的設計要求。通過合理設計散熱措施和匹配使用，2SA1943能夠在各種音頻功率放大電路中穩定、高效地工作，為用戶提供高質量的音頻輸出。
