在電磁爐等小家電產品的電源方案中，SM7015與SM7055芯片都是常見的選擇。兩款芯片雖同屬電流模式PWM控制的功率開關芯片，但在多個方面存在差異，以下是詳細對比：

芯片概述

• SM7015：采用電流模式PWM控制方式，集成了高壓?jiǎn)?dòng)電路和高壓功率管，適用于低成本開關電源系統，提供高性?xún)r(jià)比的解決方案。它支持12V/18V輸出電壓，應用于BUCK系統方案，具備完善的保護功能，保證系統可靠性。

SM7015功率表及管腳圖

• SM7055：是一款電流模式PWM控制的功率開關芯片，支持低成本BUCK、BUCK-BOOST等拓撲結構。采用730V單芯片集成工藝，輸入電壓范圍85Vac-265Vac，待機功耗小于120mW@220Vac，集成高壓?jiǎn)?dòng)電路和功率開關，固定60KHz開關頻率，內置抖頻技術提升EMC性能，還具備過溫、過流、過壓、欠壓等保護功能，以及軟啟動和智能軟驅動技術，封裝形式為DIP8。

SM7055功率表及管腳圖

性能參數對比

應用場景與優勢

• SM7015：
  • 應用場景：廣泛應用于電磁爐、電飯煲、電壓力鍋等小家電產品電源，也適用于LED照明產品如LED燈條、LED燈泡、LED筒燈等。
  • 優勢：具有高效率、低功耗的特點，可調的輸出電壓和輸出電流，易于調試，外圍元件極少，降低了系統的成本，節約了PCB的尺寸。

SM7015典型應用圖

• SM7055：
  • 應用場景：適用于電磁爐、電飯煲等小家電產品電源，還可應用于電氣設備的待機電源等。
  • 優勢：內部集成650V高壓功率管，內置CS電阻，無需外部補償元件，即可實現優異的線性調整率和負載調整率。不需要反饋環路，提高了集成度和系統可靠性。采用了抖頻和智能軟驅動技術，進一步優化了EMC性能。

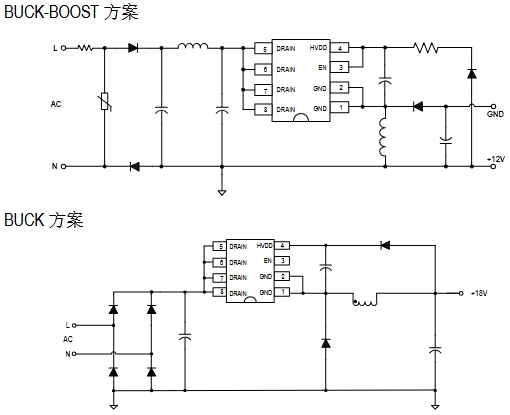

SM7055典型應用圖

芯片的啟動特性對比

• SM7015：其內置的高壓?jiǎn)?dòng)電路，能夠在輸入電壓較低的情況下快速啟動，啟動時間相對較短，這使得電磁爐等設備在接通電源后能夠迅速進入工作狀態，減少了用戶的等待時間，提高了設備的響應速度。

• SM7055：同樣具備高壓?jiǎn)?dòng)功能，啟動過程穩定可靠。在啟動過程中，它能夠有效控制啟動電流，避免因瞬間大電流對電源系統造成沖擊，從而延長了電源及相關元件的使用壽命，保障了電磁爐等設備的長期穩定運行。

芯片的動態響應能力對比

• SM7015：采用電流模式PWM控制，具有較好的動態響應性能。當電磁爐等設備的負載發生變化時，如鍋具的放置或移除，芯片能夠快速調整輸出功率，以維持穩定的電壓輸出，確保電磁爐的加熱效果不受影響，為用戶提供更精準的烹飪體驗。

• SM7055：憑借其智能軟驅動技術和抖頻技術，在動態響應方面同樣表現出色。這些技術不僅提升了芯片的動態響應速度，還能有效抑制電磁干擾，使電磁爐在負載變化時能夠平穩過渡，減少因電壓波動引起的烹飪效果不一致的問題，進一步提升了產品的性能和用戶體驗。

總結
