在現代電子設備中，小家電輔助電源的需求日益增長，對電源的性能要求也越來越高。FT8441SQ憑借其卓越的性能，成為設計高精度、高效率、低成本恒壓輸出開關電源的理想選擇。本文將深入解析基于FT8441SQ的5V250mA開關電源方案，涵蓋其設計特點、電源規格、電路原理圖、PCB布局以及物料清單（BOM）等關鍵內容。
FT8441SQ是一款高性能、高精度、低成本的非隔離PWM功率開關，專為滿足小家電輔助電源等應用場景而設計。其主要特點如下：
該方案支持90Vac~264Vac的全電壓輸入范圍，適用于50/60Hz的交流電源，能夠確保電源在全球不同電網環境下都能穩定工作，無需額外的電壓適配器，大大提升了電源的通用性和便利性。
在115Vac和230Vac滿載條件下，電源的效率可達64%，這一效率水平在同類產品中表現優異，能夠有效降低能耗，提升電源的整體性能。同時，紋波電壓控制在80mV以?xún)?，確保輸出電壓的穩定性，為負載設備提供高質量的電源支持。
FT8441SQ內置續流和反饋二極管，極大地簡化了外圍電路設計。這種設計不僅減少了元件數量，降低了成本，還提高了電路的可靠性和穩定性，使得PCB布局更加簡潔，調試過程也更為方便。
采用BUCK-BOOST結構，并使用工字電感，進一步減少了外圍元件數量。這種結構設計不僅優化了電源的性能，還有效降低了成本，使其在市場上更具競爭力。
內置高壓?jiǎn)?dòng)功能，起機時間短，典型值僅為50ms，能夠快速響應負載變化，確保電源的穩定輸出。此外，FT8441SQ還具備優越的動態響應能力，能夠有效應對負載突變等情況，保障電源系統的穩定運行。
FT8441SQ內置650V高壓MOS，使得IC在工作過程中溫度較低，進一步提升了電源的可靠性。同時，該方案還具備欠壓、過壓、過溫、過流以及輸出短路保護等多種保護功能，全方位保障電源的安全運行，延長電源的使用壽命。
以下是該5V250mA開關電源方案的主要電源規格：
FT8441SQ的電路原理圖設計簡潔而高效，充分體現了其內置二極管的優勢以及BUCK-BOOST結構的特點。以下是電路原理圖的簡要介紹：
交流輸入電壓首先經過整流橋進行整流，轉換為直流電壓，然后通過輸入濾波電容進行濾波，以減少輸入電壓的紋波和噪聲，為后續的PWM控制電路提供穩定的直流輸入。
FT8441SQ內部的電流模PWM控制器根據反饋信號調節PWM信號的占空比，從而控制功率開關管的導通和截止時間。功率開關管采用內置的650V高壓MOS，能夠承受較高的輸入電壓，同時確保開關過程的高效性和可靠性。
經過功率開關管的開關作用，輸出電壓通過輸出濾波電感和電容進行濾波和穩壓，最終輸出穩定的5V電壓。輸出濾波電感采用工字電感，其感量為0.33mH，能夠有效抑制輸出電流的紋波，確保輸出電壓的穩定性。
電路中還設計了多種保護功能，如欠壓保護、過壓保護、過溫保護、過流保護以及輸出短路保護等。這些保護功能通過相應的檢測電路和保護芯片實現，能夠在電源出現異常情況時及時切斷電源，保護負載設備和電源自身免受損壞。

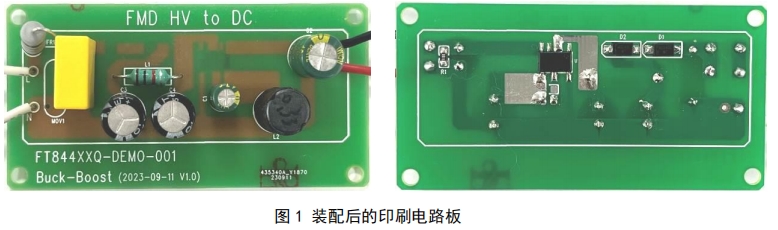

PCB布局對于電源的性能和可靠性至關重要。以下是該方案的PCB布局要點：

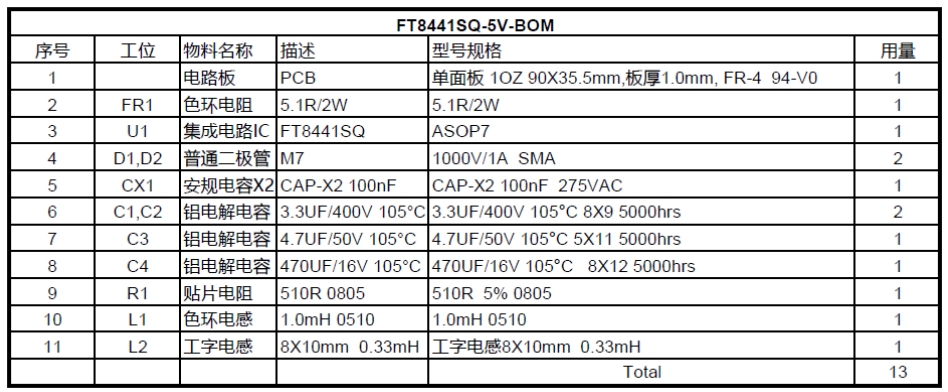

以下是該5V250mA開關電源方案的主要物料清單：
