FT8441TP 是一款專為小家電輔助電源設計的高性能非隔離式開關電源芯片，能夠提供高精度、高效率的恒壓輸出。本文將詳細介紹基于 FT8441TP 的 5V300mA 電源芯片 DEMO 板的參考設計，涵蓋其特點、電源規格、電路原理圖、PCB 布局以及物料清單等關鍵信息。
FT8441TP 是一款高性能、高精度、低成本的非隔離式開關電源芯片，具有以下顯著特點：
寬輸入電壓范圍：支持 90Vac~264Vac，50/60Hz，適用于全球不同地區的電網電壓。
高精度恒壓輸出：輸出電壓為 5V，精度高達 ±3%，能夠為各種電子設備提供穩定的電源。
快速啟動與低靜態功耗：?jiǎn)?dòng)時間僅為 50ms（典型值），靜態功耗低至 60mW（典型值），有助于提高系統能效。
集成度高：內置 650V 高壓?jiǎn)?dòng)電路、600V 超快恢復續流二極管和 800V 反饋二極管，減少了外圍元件數量，降低了成本和 PCB 面積。
優化的 EMI 性能：內置抖頻技術和軟驅動設計，有效降低電磁干擾，提高電磁兼容性。
完善的保護功能：具備欠壓保護（UVLO）、過壓保護（OVP）、過溫保護（OTP）、逐周期過流保護（OCP）和輸出短路保護（SCP）等功能。
封裝形式：采用 SOP7 封裝，適合緊湊型設計。
基于 FT8441TP 的 DEMO 板電源規格如下：
輸入電壓范圍：90Vac~264Vac
輸入頻率：50/60Hz
輸出電壓：5V ±3%
輸出電流：300mA
連續輸出功率：1.5W
滿載效率：>60%（在 115Vac 和 230Vac 滿載條件下測得）
靜態功耗：<100mW（230Vac）
輸出紋波：<100mV（峰-峰值）
傳導 EMI：滿足 EN55022B 標準

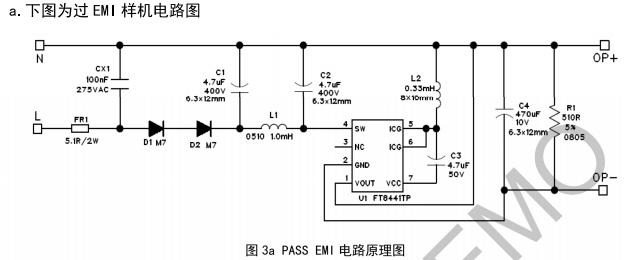

以下是 FT8441TP 的典型應用電路圖：
FT8441TP 的電路設計采用非隔離式 Buck 拓撲結構，具有簡單、高效的特點。其電路主要包括輸入整流濾波、開關控制、輸出整流濾波和反饋控制等部分。
輸入端通過橋式整流器將交流電轉換為直流電，并通過大容量電解電容進行濾波，以提供穩定的輸入電壓。
FT8441TP 內置的電流模 PWM 控制器和高壓功率開關管負責高頻開關操作，將輸入電壓轉換為高頻脈沖信號。
高頻脈沖信號通過工字電感和輸出電容進行整流濾波，最終輸出穩定的 5V 直流電壓。
通過采樣輸出電壓并與內部參考電壓進行比較，反饋控制器調整 PWM 信號的占空比，確保輸出電壓的穩定性。

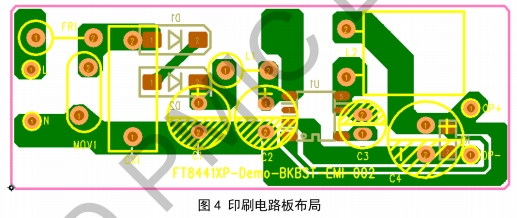

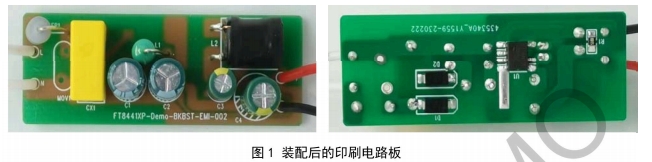

以下是基于 FT8441TP 的 DEMO 板 PCB 布局示意圖
單面板設計：采用單面板設計，降低成本和復雜度。
元件布局：將高頻元件（如電感、開關管）盡量靠近芯片，減少寄生參數的影響。
電源走線：確保電源走線足夠寬，以降低線路損耗。
散熱設計：在芯片和高頻元件周?chē)A留足夠的空間，以利于散熱。

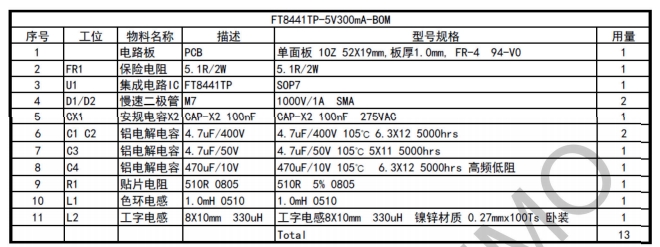

以下是 FT8441TP DEMO 板的主要物料清單
FT8441TP 適用于多種小家電和便攜式電子設備的輔助電源，例如：
小家電：電飯煲、電蒸鍋、電煮鍋等。
智能家居設備：智能插座、智能傳感器等。
替代傳統電源：用于替代線性電源和 RCC 電源。
FT8441TP 是一款高性能、高精度、低成本的非隔離式開關電源芯片，適用于小家電和便攜式電子設備的輔助電源。其設計具有高集成度、快速啟動、低靜態功耗和優化的 EMI 性能，能夠為設備提供穩定可靠的電源解決方案。通過合理的電路設計和 PCB 布局，FT8441TP 能夠在各種應用場景中發揮出色的性能。
