EEPROM（電可擦除可編程只讀存儲器）作為其中一種重要的存儲技術，因其可重復擦寫、低功耗以及能夠在掉電后保存數據等特性，被廣泛應用于各種嵌入式系統中。本文將詳細介紹FT24C16A-KLR的技術規格，并提供應用指南，以幫助開發人員更好地利用這一高性能存儲器。
FT24C16A-KLR是一款16K位的EEPROM，具有以下基本特性：
存儲容量：16,384位（2,048字節），組織為2,048個8位（1字節）的存儲單元。
電壓范圍：1.8V至5.5V，適用于多種低功耗應用場景。
工業級溫度范圍：-40℃至85℃，確保在惡劣環境下的可靠性。
低功耗：最大待機電流小于1μA，典型值為0.02μA（1.8V）和0.06μA（5.5V），適合電池供電設備。
寫入保護：通過硬件寫保護引腳（WP）實現數據保護，防止意外寫入操作。
標準2線雙向串行接口：支持I2C協議，兼容多種微控制器。
通信速率：在1.8V供電時支持400kHz，在2.5V至5.5V供電時支持1MHz。
自定時編程周期：最大5ms，確保數據寫入的可靠性。
部分頁寫入支持：允許在一頁內進行多次寫入操作，提高寫入效率。
耐久性：典型值為1,000,000次擦寫周期，能夠滿足大多數應用場景的需求。
數據保持時間：長達100年，確保數據的長期存儲。

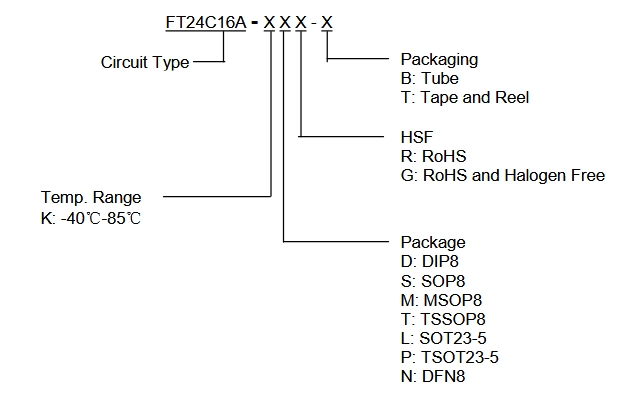

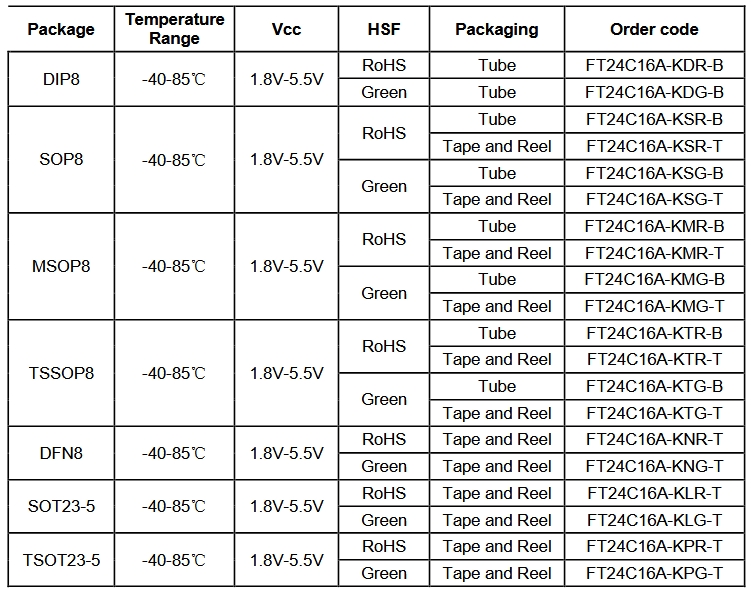

FT24C16A-KLR提供5引腳SOT-23封裝，滿足不同設計需求。
FT24C16A-KLR的引腳功能如下：
SDA：串行數據輸入/開漏輸出，用于數據傳輸。
SCL：串行時鐘輸入，用于同步數據傳輸。
WP：寫保護引腳，用于硬件數據保護。
VCC：電源引腳，提供芯片工作電壓。
GND：接地引腳，提供參考電平。
工作電壓：VCC范圍為1.8V至5.5V。
讀取電流：在5.0V供電、400kHz時鐘頻率下，典型值為0.5mA至1.0mA。
寫入電流：在5.0V供電、400kHz時鐘頻率下，典型值為2.0mA至3.0mA。
待機電流：在1.8V供電時小于1μA，典型值為0.02μA；在5.5V供電時小于1μA，典型值為0.06μA。
輸入/輸出電平：兼容TTL/CMOS電平，確保與多種微控制器的兼容性。
FT24C16A-KLR支持字節寫入和頁寫入兩種模式：
字節寫入：通過發送起始條件、設備地址、寫入命令、字節地址和數據字節，完成單個字節的寫入操作。寫入完成后，設備進入自定時編程模式，外部輸入被禁用，直到編程完成。
頁寫入：允許在一頁內寫入1至16個字節。通過連續發送數據字節并接收設備的ACK信號，可以實現高效的頁寫入操作。頁寫入完成后，設備同樣進入自定時編程模式。
FT24C16A-KLR提供三種讀取模式：
當前地址讀?。簭脑O備內部地址計數器指向的地址開始讀取數據，讀取完成后地址計數器自動加1。
順序讀?。和ㄟ^(guò)連續發送ACK信號，實現連續讀取多個字節，直到發送停止條件。
隨機讀?。和ㄟ^(guò)“虛擬寫入”操作初始化內部地址計數器，然后執行當前地址讀取操作。
電源去耦：在VCC引腳附近放置至少10nF的去耦電容，以減少電源噪聲。
寫保護引腳：建議將WP引腳連接到已知狀態（如接地或VCC），以避免意外寫入操作。
布線：確保SDA和SCL引腳的布線盡可能短且遠離干擾源，以提高通信可靠性。
寫入前清零：在寫入新數據之前，建議先將目標地址的數據清零，以避免數據沖突。
ACK輪詢：在自定時編程模式下，可以通過ACK輪詢檢測設備是否完成編程操作。
分頁寫入：對于較大的數據塊，建議分頁寫入，以提高寫入效率并減少編程時間。
FT24C16A-KLR適用于多種低電壓低功耗的應用場景，包括但不限于：
物聯網設備：用于存儲設備配置、傳感器數據等信息。
便攜式設備：如電子標簽、智能卡等，其低功耗特性能夠延長電池壽命。
工業控制系統：存儲設備參數、校準數據等，確保系統在掉電后能夠恢復運行。
FT24C16A-KLR 16K EEPROM憑借其低電壓低功耗的特性、豐富的功能以及高可靠性，成為理想的非易失性存儲解決方案。通過本文詳細介紹的技術規格與應用指南，開發人員可以更好地理解其特性，并將其應用于各種實際項目中，以滿足數據存儲和系統運行的需求。
