在當今電子設備日益復雜的背景下，電源管理芯片作為設備穩定運行的核心部件，其重要性不言而喻。本文將深入探討LP2179A這款低成本、高效率的12V200mA BUCK電源芯片，詳細剖析其引腳原理圖、典型電路設計以及物料清單（BOM），旨在為電子工程師和愛好者提供一個全面的參考，助力高效、穩定的電源解決方案的實現。
LP2179A芯片概述
LP2179A是一款專為滿足低成本、高效率電源需求而設計的BUCK電源芯片。它能夠提供穩定的12V輸出電壓，并支持高達200mA的連續輸出電流，適用于多種電子設備，如小型家電、智能硬件等。該芯片集成了多種保護功能，包括過流保護、短路保護等，確保在各種異常情況下電源的穩定性和安全性。
引腳原理圖與功能解析
LP2179A芯片采用SOP8封裝，具有8個引腳，每個引腳都承擔著特定的功能，以下是其引腳原理圖及各引腳功能的詳細解析：
V_IN（輸入電壓引腳）：該引腳用于接入電源輸入，支持90V至265V的寬范圍交流輸入電壓，確保芯片能夠在不同地區和不同電源條件下的穩定工作。
GND（接地引腳）：接地引腳為整個電路提供參考地，確保電路的穩定運行和信號的準確傳遞。
V_OUT（輸出電壓引腳）：此引腳輸出穩定的12V直流電壓，為負載設備提供電源。在設計中，通過外部的濾波電容和電感，可以進一步降低輸出電壓的紋波，提高電源質量。
FB（反饋引腳）：反饋引腳用于監測輸出電壓的穩定性。通過外部的分壓電阻網絡(luò )，將輸出電壓的一部分反饋到該引腳，與內部的參考電壓進行比較，從而實現對輸出電壓的精確控制。
EN（使能引腳）：使能引腳用于控制芯片的開啟和關閉。當該引腳為高電平時，芯片正常工作；當為低電平時，芯片進入低功耗待機模式，可有效降低待機功耗。
SW（開關引腳）：開關引腳是BUCK轉換器的核心部分，通過內部的功率開關管實現對輸入電壓的斬波控制，從而產生高頻脈沖信號，經過外部的電感和電容濾波后，得到穩定的輸出電壓。
CS（電流采樣引腳）：電流采樣引腳用于監測輸出電流。通過外部的采樣電阻，將輸出電流轉換為電壓信號，輸入到該引腳，與內部的過流保護閾值進行比較，實現對輸出電流的過流保護。
NC（未連接引腳）：該引腳未連接，無電氣功能，但在實際應用中，建議將其懸空處理，避免引入干擾信號。
典型電路設計

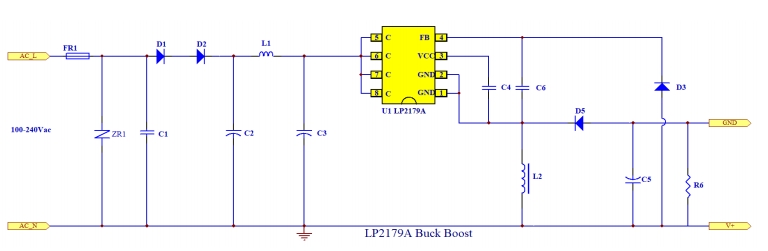

基于LP2179A芯片的典型電路設計如下圖所示：
輸入濾波電路：在輸入端，通過一個大容量的電解電容（如4.7uF/400V）和一個保險絲電阻（如10R/1W）組成的輸入濾波電路，可以有效濾除輸入電壓中的高頻噪聲和浪涌電流，保護芯片免受損壞。
輸出濾波電路：在輸出端，采用一個工字電感（如1mH）和多個電解電容（如220uF/16V和1uF/16V）組成的輸出濾波電路，能夠進一步降低輸出電壓的紋波，提高電源的穩定性。同時，通過合理選擇電感和電容的參數，可以?xún)?yōu)化電源的動態響應特性。
反饋電路：反饋電路由兩個貼片電阻組成，將輸出電壓的一部分反饋到FB引腳，實現對輸出電壓的精確控制。通過調整反饋電阻的阻值，可以精確設定輸出電壓的值。
保護電路：在電路中，還設計了過流保護和短路保護電路。通過在CS引腳接入一個采樣電阻（如0.1R），將輸出電流轉換為電壓信號，輸入到CS引腳。當輸出電流超過設定的閾值時，芯片內部的過流保護機制將啟動，關閉功率開關管，保護電源免受損壞。同時，在輸出端并聯一個貼片二極管（如ES1J），可以有效防止輸出短路時電流反向流動，進一步提高電源的安全性。
物料清單（BOM）
以下是基于LP2179A芯片的12V200mA BUCK電源電路的物料清單：
| 編號 | 材料名稱 | 型號規格 | 單位 | 位置符號 | 用量 |
|---|
| 1 | 貼片電阻 | 4.3K/0805 5% | PCS | R6 | 1 |
| 2 | 貼片電容 | 1uF/16V/0805 X7R 10% | PCS | C4,C6 | 2 |
| 3 | 集成貼片IC | LP2179A/SOP8 | PCS | U1 | 1 |
| 4 | 貼片二極管 | A7(1N4007) SOD-123 | PCS | D1,D2,D3 | 3 |
| 5 | 貼片二極管 | ES1J(SF18) SOD-123 | PCS | D5 | 1 |
| 6 | 保險絲電阻 | 線繞電阻 10R/1W | PCS | FR1 | 1 |
| 7 | 色環電感 | 1mH，1W | PCS | L1 | 1 |
| 8 | 工字電感 | 1mH，DR8*10mm | PCS | L2 | 1 |
| 9 | 電解電容 | 4.7uF/400V ￠8*12mm | PCS | C2,C3 | 2 |
| 10 | 電解電容 | 220uF/16V ￠8*12mm 高頻低阻 | PCS | C5 | 1 |
以上物料均為市場上常見的電子元件，易于采購且成本較低，能夠有效控制整個電源方案的成本。
性能測試與驗證

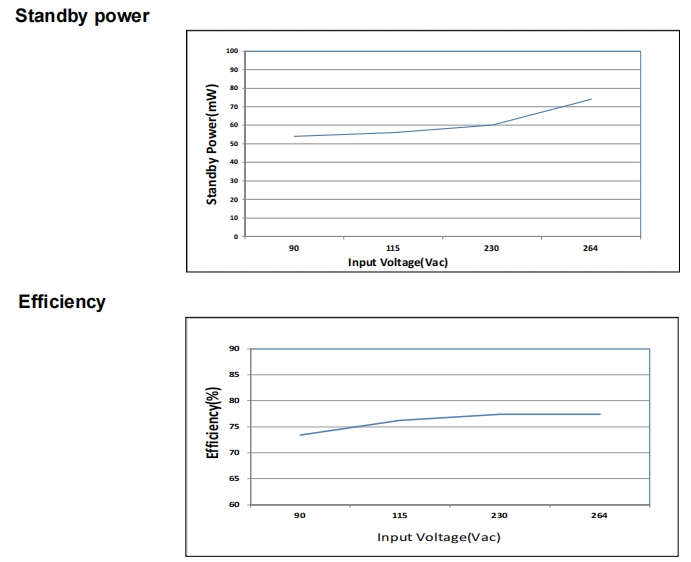

在完成電路設計和物料采購后，對基于LP2179A芯片的12V200mA BUCK電源進行了全面的性能測試與驗證。測試結果表明，該電源在不同輸入電壓和負載條件下，均能穩定輸出12V的電壓，并且輸出電流可達200mA，滿足設計要求。同時，電源的效率在不同工況下均能達到70%以上，表現出良好的能效特性。此外，通過嚴格的紋波測試，輸出電壓的紋波電壓小于300mV，遠低于設計標準，確保了電源的高質量輸出。
總結
LP2179A芯片以其低成本、高效率、高穩定性的特點，為12V200mA BUCK電源設計提供了一個理想的解決方案。通過本文詳細介紹的引腳原理圖、典型電路設計以及物料清單，工程師們可以快速實現一個高效、穩定的電源系統。在實際應用中，該電源方案能夠滿足多種電子設備的電源需求，為設備的穩定運行提供有力保障。未來，隨著電子技術的不斷發展，LP2179A芯片有望在更多領域得到廣泛應用，為電子設備的電源管理提供更加可靠的保障。
