在5V小功率場景里，傳統線性穩壓器外圍簡單卻效率低，RCC 線路便宜卻調試繁瑣；而隔離反激又顯得“牛刀殺雞”。FMD 推出的FT8431用“一顆芯片 + 三個腳”給出了第三種答案：BUCK降壓，85-264VAC 全電壓輸入，空載僅 50 mW，元件數低到個位數。本文帶你全面拆解這顆“神奇的三腳開關”。

FT8431 簡介

FT8431 是一款專為離線式應用設計的 BUCK 功率開關，它集成了一個電流模 PWM 控制器和一個高壓功率開關管。該芯片采用超高壓工藝，內部集成了高壓?jiǎn)?dòng)電路、高壓功率開關以及電流采樣電阻，極大地簡化了系統設計，減少了外部元件數量。同時，它還具備高精度的內部分壓電阻和參考電壓，以及穩定的閉環反饋機制，能夠在全電壓輸入范圍內提供穩定的高精度輸出電壓。

主要特點

1. 高精度輸出電壓

FT8431 提供高精度的 5V 輸出電壓，恒壓精度高達 ±3%，能夠滿足大多數設備對電源精度的要求。

2. 極簡外圍電路

采用低成本的 BUCK 方案，外圍元件極少，僅需少量電容和電感即可完成設計，大大降低了設計復雜度和成本。

3. 快速啟動與低空載功耗

快速啟動時間僅為 50ms，空載功耗低至 50mW，這使得 FT8431 在待機狀態下也能保持高效的能耗表現。

4. 內置抖頻技術

內置的抖頻技術能夠有效提高 EMI 性能，減少電磁干擾，簡化了電源設計中的 EMI 濾波環節。

5. 完善的保護功能

FT8431 內置了多種保護功能，包括 VCC 欠壓保護、過壓保護、過溫保護、逐周期過流保護以及輸出短路保護等，確保了電源系統的可靠性和安全性。

6. 支持寬電壓輸入

支持交流全電壓 85~264Vac 輸入以及直流電壓 30~380Vdc 輸入，能夠適應各種不同的電源環境。

封裝與輸出電流

FT8431 提供 TO-92 和 SOT23-3 兩種封裝形式，不同封裝形式對應不同的最大輸出電流：

    TO-92 封裝：在 180~264Vac 輸入時，最大輸出電流為 130mA；在 90~264Vac 輸入時，最大輸出電流為 120mA。

    SOT23-3 封裝：在 180~264Vac 輸入時，最大輸出電流為 120mA；在 90~264Vac 輸入時，最大輸出電流為 110mA。

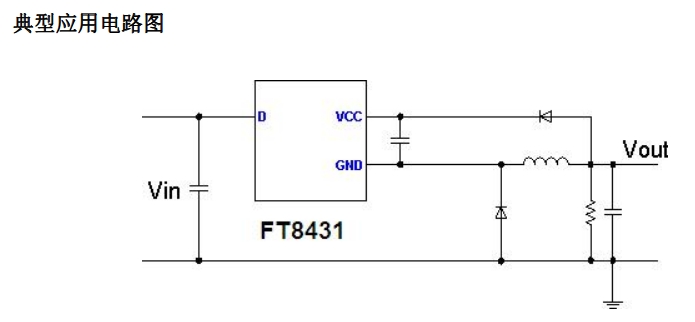

典型應用電路

FT8431 的典型應用電路非常簡單，如圖所示：

    輸入端（Vin）通過一個整流橋連接到交流電源，經過濾波后連接到 FT8431 的 D 腳。

    輸出端（Vout）通過一個電感和電容濾波后連接到負載。

    VCC 腳同時作為芯片電源和輸出反饋輸入端口，通過一個電容連接到地，用于穩定芯片電源并提供反饋信號。

應用場景

FT8431 的應用場景非常廣泛，特別適用于以下領域：

1. 小家電

在小家電中，如電飯煲、電水壺、吹風機等，FT8431 能夠提供穩定的 5V 電源，滿足設備的控制電路需求。

2. 智能家居

智能家居設備如智能插座、智能門鎖等，通常需要一個高效、低功耗的電源方案，FT8431 的低空載功耗和快速啟動特性使其成為理想選擇。

3. 替代傳統電源

FT8431 可以替代傳統的線性電源和 RCC 電源，提供更高的效率和更好的性能，同時簡化了設計。

總結

FT8431 用一顆“三腳”芯片把傳統 Buck 外圍的啟動電阻、電流采樣、誤差放大器、環路補償、EMI 抑制全部集成，讓 5 V/130 mA 電源的元件數降到“一只手數得過來”。無論是 TO-92 的“大電流”，還是 SOT23-3 的“小身材”，都給工程師留下了極簡、可靠、低成本的第三條道路。
