為什么大家會(huì )想到“用 8012 代 8022”
AP8022（Chipown）在 10 W 以?xún)鹊男」β孰x線反激方案里非常常見：
? 集成 700 V MOS，60 kHz 固定頻率，帶抖頻；
? DIP-8 腳位，外圍極簡；
? 家電、LED 輔助電源大批量采用。
當 AP8022 缺貨或想降本時，很多工程師第一時間想到同門師兄 AP8012：封裝一樣、腳位幾乎相同，價格還便宜。但二者并不是“直接插拔”關系，下文用實測參數說話。

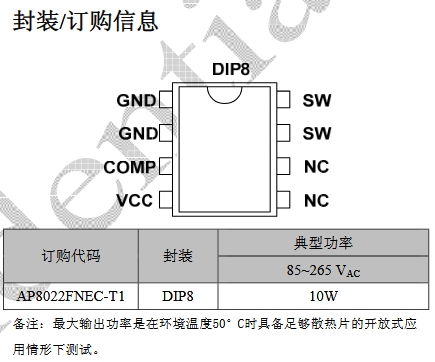

AP8022 vs AP8012——關鍵差異速查表
| 項目 | AP8022 | AP8012 | 影響 |
|---|
| 內置 MOS BVdss | 700 V | 650 V | 265 VAC 輸入時耐壓余量 ↓ |
| Rds(on) | 15-17 Ω | 22-28 Ω | 導通損耗 ↑，效率↓2-3 % |
| 峰值限流 | 0.7 A | 0.5 A | 同變壓器下輸出功率↓≈30 % |
| 工作頻率 | 60 kHz 固定 | 60 kHz 固定 | 可兼容 |
| UVLO 閾值 | 13 V/9 V | 12 V/8 V | 啟動/關斷電壓稍低，可接受 |
| 封裝及腳位 | DIP-8，1-2 GND，3 COMP，4 VCC，7-8 SW | 完全一致 | 可直接焊板 |
| 過溫保護 | 160 °C 滯回 | 150 °C 滯回 | MOS 溫度敏感場景需復核 |
結論：
? 如果原設計輸出 ≤ 5 W、輸入 230 VAC 以?xún)?，AP8012 可以“即插即用”；
? 如果原設計 8-10 W、全電壓 85-265 VAC，直接替換會(huì )出現啟動困難、MOS 過熱、輸出掉功率等問題；
? 需要重新核算變壓器初級電感量、RCS 限流電阻、VCC 輔助繞組匝數。

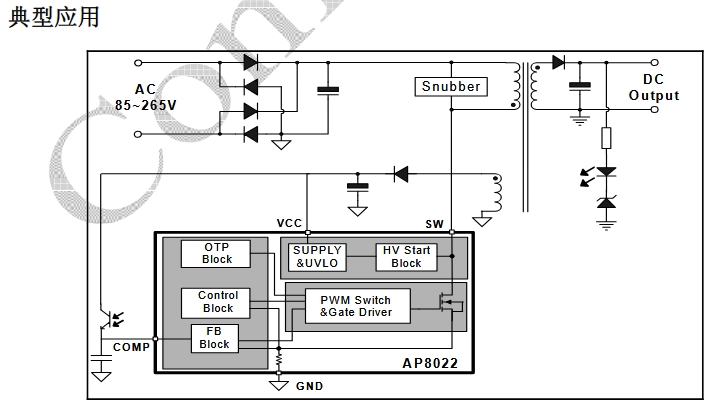

AP8022典型應用電路圖
官方兼容之外的 3 條升級路線
同系列“大號”升級：AP8032
?? 700 V/3 A MOS，Rds(on) 僅 4 Ω；
?? 腳位與 AP8022 100 % 兼容，輸出功率可拉到 20 W；
?? 價格≈AP8022×1.3，但可省散熱片，綜合 BOM 反而降低。
跨品牌“PIN-to-PIN”替代：
?? On-Bright OB2358AP
?? Silan SD6857
?? Power Integrations LNK302/304（需改啟動電阻）
?以上器件均為 650-700 V MOS、60 kHz 固定頻率，外圍只需微調 RCD 吸收和 FB 分壓電阻即可。
高集成“All-in-One”路線：
?? iW1700（Dialog）
?? UCC28881（TI）
?把啟動電路、采樣電阻、抖頻功能全部集成；缺點是單價高、交付周期長，適合高端項目升級，而非應急替代。
實戰替換流程 —— 以“AP8022→AP8012”為例
核算功率
?原 12 V/0.8 A（9.6 W） → 建議降到 12 V/0.5 A（6 W）以下。
- 變壓器修正
?初級電感量 LP 從 2.2 mH 提高到 3.3-3.6 mH，降低 ΔB；
?RCS 從 1.2 Ω 提升到 1.8-2.0 Ω，把峰值電流限制在 0.45-0.48 A。
VCC 輔助繞組
?由于 AP8012 UVLO 低 1 V，可減 1-2 匝，保證 12-15 V 即可，減少空載損耗。
熱設計復核
?Rds(on) 變大后導通損耗增加約 0.4-0.5 W，需確認 PCB 銅箔面積 ≥ 200 mm2 或加小散熱片。
EMI 預掃描
?AP8012 抖頻幅度略低，需在變壓器繞組外包銅皮或調整 RC Snubber 抑制 30-40 MHz 包絡(luò )。
一張圖看懂“AP8022 替代決策樹”
寫在最后
“能不能代換”不只是看腳位，更要看 MOS 應力、熱設計、EMI 余量。AP8012 確實能在小功率段“救急”，但 10 W 以上或 85-265 VAC 全電壓場景，建議直接上 AP8032 或跨品牌 PIN-to-PIN 型號，一次到位省掉反復試產的時間成本。
