在家庭網關、智能傳感器、小家電和工業 12 V 輔助電源里，工程師最怕三件事：
空間不夠——只能塞幾顆 0805 電阻電容；
待機功耗高——整機待機 0.5 W 就過不了能效新規；
可靠性差——輸出短路或過溫炸機一次，客戶退貨如山倒。
聚元微把高壓?jiǎn)?dòng)、功率管、環路補償、抖頻 EMI 抑制、全套保護放進了一顆 SOP-8，推出了 PL338xT 系列：
? PL3381T → 200 mA
? PL3383T → 300 mA
? PL3384T → 400 mA
本文用一張圖、一張表、一套公式，帶你把 90 VAC~265 VAC 直接變 12 V/400 mA 的“極簡”方案說透。
| 型號 | 集成功率管 | 連續電流 | 峰值電流 | 內管耐壓 | 目標應用 |
|---|---|---|---|---|---|
| PL3381T | 700 V/0.5 A BJT | 200 mA | 375 mA | 700 V | 小網關 MCU 供電 |
| PL3383T | 800 V/1 A BJT | 300 mA | 750 mA | 800 V | 繼電器/傳感器 12 V |
| PL3384T | 800 V/1.5 A BJT | 400 mA | 750 mA | 800 V | 小家電輔助 12 V |
一顆芯片 = 高壓?jiǎn)?dòng) + BJT 功率級 + 恒壓控制 + 全套保護，外圍僅需 6 個元件即可工作。
? 高壓?jiǎn)?dòng)：母線經 C 腳給 VCC 電容充電，VCC 升到 12 V 開始工作，啟動后由輔助繞組供電，靜態電流僅 0.5 mA。
? 復合模式：輕載 PFM（降低頻率，減少開關損耗），重載 PWM（固定 50 kHz，紋波更?。?。
? 抖頻 ±4 %：把 EMI 峰值削平 3~4 dB，省去一級共模電感。
? 全保護：逐周期限流、輸出開短路、VCC 欠壓 6.8 V/過壓 13.8 V、150 °C OTP，全部自恢復。

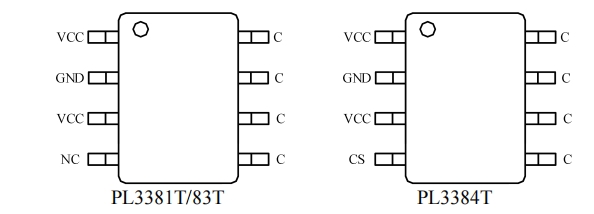

1 腳、2 腳：VCC 雙焊盤，內部短接，可任一腳接去耦電容 10 μF/16 V。
3 腳、4 腳：GND 雙焊盤，形成 Kelvin 連接，提高抗噪能力。
6 腳 CS：在 PL3381T/83T 中直接懸空即可；在 PL3384T 中可外接 0 Ω~0.5 Ω 電阻用于更精細的峰值電流設定。
8 腳 C：芯片內部高壓 BJT 集電極，布線需最短最粗，遠離小信號走線。
? 電感：取紋波系數 r = 0.3，輸入最高 375 VDC，
L = V<sub>(V<sub> ? V<sub>) / (V<sub>·f·ΔI<sub>) ≈ 1 mH
? 峰值電流：I<sub> = 0.2 A × (1 + r/2) = 0.23 A < 375 mA（芯片限流值）
? 續流二極管：反向 ≥ 400 V，平均電流 ≥ 0.3 A，SS110/ES1J 均可。
? 輸出 12.03 V，紋波 60 mV
? 空載功耗 65 mW，滿足 CoC V5 Tier 2
? 短路保護：輸出短接，芯片打嗝重啟，功耗 < 0.2 W
保持原理圖不變，只換芯片和電感：
| 電流檔 | 芯片 | 電感值 | 續流管 | 輸出電容 |
|---|---|---|---|---|
| 300 mA | PL3383T | 680 μH | SS110 | 100 μF |
| 400 mA | PL3384T | 470 μH | SS210 | 220 μF |
? 200 mA：78 %
? 300 mA：80 %
? 400 mA：82 %
溫升：400 mA 滿載，芯片表面 95 °C（SOP-8 焊在 25 mm×15 mm 銅箔上，25 °C 環境）。
C 腳（高壓開關節點）走線最短最粗，遠離 FB/CS 采樣走線，降低 EMI。
VCC 電容靠近 4-5 腳，地回路單點接入功率地，防止啟動抖動。
假負載別省，空載不穩時先調阻值而不是盲目加大輸出電容。
如需要 5 V 輸出，把輸出分壓到 TL431 即可；芯片自身恒壓環路無需修改。
PL338xT 用“一顆 SOP-8 + 6 個外圍”就把 90-265 VAC 變 12 V 的繁瑣工作完成了：
? 200/300/400 mA 三擋電流，選型像挑電阻一樣簡單；
? 內置高壓?jiǎn)?dòng) + PFM/PWM 復合模式，待機 < 70 mW，效率 > 80 %；
? 全套保護 + 抖頻 EMI 抑制，認證實驗室一次過。
下次做 12 V 小功率輔助電源，別忘了把 PL338xT 放進 BOM，或許能省下一顆光耦、一顆 TL431，甚至一整塊小電源板。
