同步整流技術作為提升開關電源效率的關鍵手段,其核心部件——同步整流芯片的重要性不言而喻。芯茂微推出的LP10R060SD,就是這樣一款高性能的開關電源同步整流芯片,它憑借其卓越的技術規格、靈活的封裝形式以及廣泛的應用場景,成為眾多電源設計工程師的首選。
LP10R060SD是一款專為開關電源設計的高性能同步整流芯片,其核心優勢在于能夠顯著提升電源轉換效率,同時保證系統的穩定性和可靠性。以下是該芯片的關鍵技術規格:
VCC工作電壓:4.8V至5.4V,確保芯片在標準電源電壓范圍內穩定工作。
VCC啟動電壓:3.3V至3.8V,低啟動電壓設計使得芯片能夠快速響應系統上電。
VCC欠壓保護閾值:2.0V至2.6V,有效防止芯片在低電壓下工作,避免損壞。
VCC鉗位電壓:5.5V至6.2V,防止VCC電壓過高損壞芯片。
整流管開通電壓閾值:-0.25V至-0.15V,精準控制同步整流管的開通。
整流管關斷閾值:-8mV至-2mV,確保同步整流管在合適的時間關斷,避免誤動作。
功率管導通阻抗:10mΩ至12mΩ(@VGS=6.5V, IDS=0.1A),低導通阻抗設計降低功率損耗。
內置功率管擊穿電壓:60V,滿足大多數開關電源的應用需求。
支持DCM(不連續導通模式)和CCM(連續導通模式):兩種工作模式的兼容性使得LP10R060SD能夠適應不同的電源設計需求。
專利的整流管開通判定技術:通過檢測漏極D與GND之間的電壓下降閾值和下降速率,準確判斷同步整流管的開啟,有效避免因激磁振蕩引起的誤開通。
極快的關斷速度:在CCM工作條件下,快速關斷能夠顯著降低因關斷延遲造成的效率損失。
VCC欠壓保護:防止芯片在低電壓下工作,避免損壞。
過壓鉗位:保護芯片免受過高電壓的沖擊。
驅動腳去干擾技術:提高系統的抗干擾能力,確保同步整流管的穩定工作。
LP10R060SD采用SOP7L封裝形式,這種封裝形式具有良好的散熱性能和較小的占板面積,適合緊湊型電源設計。以下是其管腳定義及電氣連接說明:
管腳號 | 管腳名稱 | 功能描述 |
---|---|---|
1 | VCC | 芯片電源,為芯片內部電路提供電源 |
2 | GND | 地線,提供參考電位 |
3 | D | 漏極,連接同步整流管的漏極 |
4 | S | 源極,連接同步整流管的源極 |
5 | NC | 未連接,無電氣功能 |
6 | NC | 未連接,無電氣功能 |
7 | NC | 未連接,無電氣功能 |
VCC與GND:確保VCC與GND之間有良好的電氣連接,建議在VCC與GND之間放置一個旁路電容,以濾除電源噪聲。
D與S:D腳連接同步整流管的漏極,S腳連接同步整流管的源極。在實際應用中,D與S之間的電壓變化是芯片判斷同步整流管開通和關斷的關鍵信號。
未連接管腳:NC腳未連接,可根據PCB設計需要進行處理,但不建議連接到其他電氣信號。

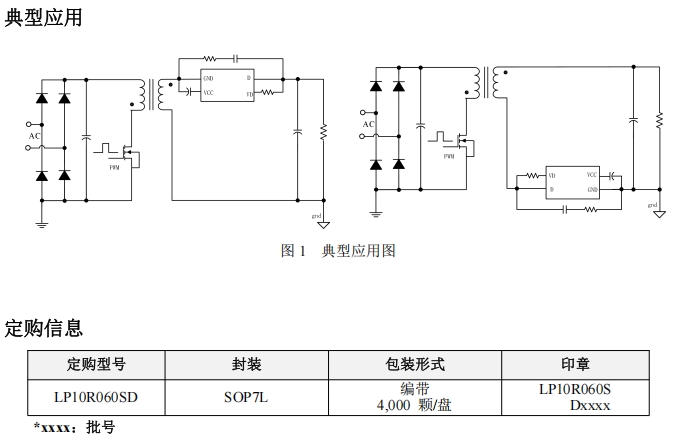

LP10R060SD廣泛應用于開關電源的同步整流環節,尤其適用于充電器、適配器以及反激式控制器等應用場景。以下是其典型應用圖及應用信息說明:
在典型應
用中,LP10R060SD與開關電源的原邊控制器協同工作,通過檢測漏極D與GND之間的電壓變化,控制同步整流管的開通和關斷,實現高效的功率轉換。
啟動過程:當系統上電后,通過內置MOS的體二極管對輸出電容充電,輸出電壓上升。當VCC電壓達到啟動閾值時,芯片內部控制電路開始工作,同步整流管正常導通。
同步整流管導通:在DCM工作模式下,LP10R060SD通過檢測漏極D與GND之間的電壓下降閾值和下降速率,準確判斷同步整流管的開啟條件。
同步整流管關斷:為了避免因激磁振蕩引起的誤關斷,LP10R060SD設置了比較器屏蔽時間和關斷閾值,確保同步整流管在合適的時間關斷。
保護功能:LP10R060SD集成了VCC欠壓保護、過壓鉗位以及驅動腳去干擾等技術,確保芯片在各種工作條件下都能穩定運行。
在設計LP10R060SD的PCB時,需要遵循以下指南以確保最佳性能:
主功率回路走線:主功率回路走線要短而粗,以降低線路電阻,減少功率損耗。
VCC旁路電容:VCC的旁路電容需要緊靠芯片VCC管腳和GND管腳放置,以減少電源噪聲對芯片的影響。
D引腳鋪銅面積:增加D引腳的鋪銅面積,有助于提高芯片的散熱性能,確保芯片在高功率條件下穩定工作。
LP10R060SD作為一款高性能的開關電源同步整流芯片,憑借其卓越的技術規格、靈活的封裝形式以及廣泛的應用場景,為電源設計工程師提供了一個高效、可靠的解決方案。無論是在充電器、適配器還是反激式控制器等應用中,LP10R060SD都能顯著提升電源轉換效率,同時保證系統的穩定性和可靠性。
