KP3251X 是必易推出的一系列集成 500V MOSFET 的非隔離降壓型功率開關芯片，主打小家電、輔助電源、線性電源替代等場景。該系列目前包含：

所有型號均內置 500V 高壓 MOSFET、高壓啟動電路、多模式 PWM 控制器，支持 Buck 和 Buck-Boost 拓撲，默認 12V 輸出（FB 腳懸空），待機功耗 <50mW。

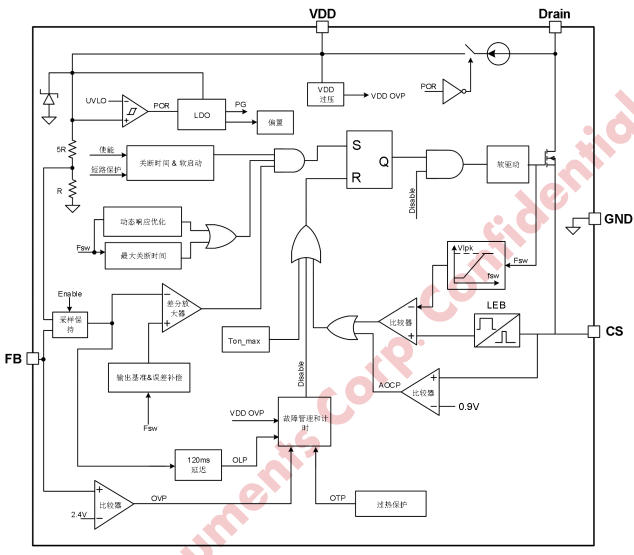

技術亮點：為什么它能“一顆芯片搞定電源”？

? 500V 集成 MOSFET

• 無需外接高壓功率管，簡化 BOM，提升系統可靠性
• 支持 85~265V 全電壓輸入，適合全球電網

? 多模式 PWM 控制

• 調頻（FM）+ 調幅（AM） 混合控制
• 輕載自動降頻，消除可聞噪音
• 滿載固定頻率，優化 EMI 和效率

? 高壓啟動 + 超低待機

• 啟動電流僅 180μA，VDD 電容 1μF 即可
• 穩態由輸出供電，待機功耗 <50mW，輕松滿足 ErP 6 級

? 完整保護機制

• VDD 過壓/欠壓保護
• 輸出過壓（OVP）、過載（OLP）、短路保護（SLP）
• 過熱保護（OTP）@150℃
• 自動重啟模式，故障恢復無需人工干預

典型應用電路：12V/300mA 小家電電源

• 輸出電壓公式：
  Vo = 2.0V × (Rup + Rdown) / Rdown
  （FB 基準 2.0V，精度 ±1.5%）
• 電感選型：47μH~1mH，飽和電流 >1.5×Io
• 輸出電容：低 ESR 電解 + 陶瓷并聯，降低紋波
• 續流二極管：肖特基，耐壓 >40V，電流 >1A

性能實測：KP32512SGA @12V/0.3A

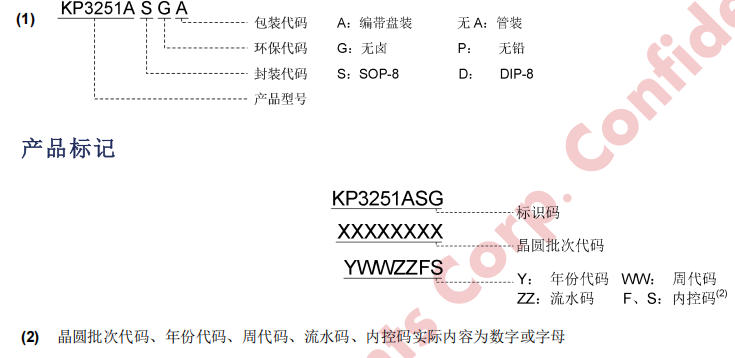

選型指南：如何挑對型號？

PCB 布局 5 條黃金法則

1. 功率回路最小化：輸入電容 → 芯片 Drain → 電感 → 輸出電容，環路面積 <1 cm2
2. FB 走線遠離高壓：取樣點在輸出電容正端，走線短、不跨電感
3. VDD 電容貼近芯片：1μF 陶瓷，GND 腳與電容地 <2 mm
4. 散熱銅箔：Drain 腳鋪銅 ≥10 mm2，多打過孔到內層
5. 單點接地：信號地（FB、VDD）與功率地（電感、輸出電容）單點連接

常見疑問速答

深圳三佛科技提供技術支持，批量價格有優勢~

結語

KP3251X 系列用一顆芯片，把 500V MOSFET、高壓啟動、多模式 PWM、全套保護 全部打包，外圍僅需 7 個元件，就能做出一款 高效率、低待機、無異音 的非隔離電源。對于成本敏感、空間緊張的小家電來說，它幾乎就是“電源終結者”。
