KP15051SPA、KP15052SPA 在 5 V/0.3 A~0.5 A 的小家電輔助電源里服役多年，口碑尚可，但痛點越來越明顯：

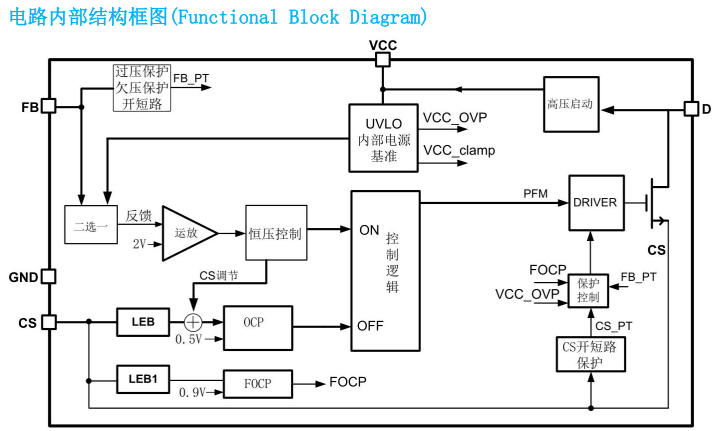

HN32512把 500 V MOS、高壓啟動、PWM+PFM、頻率抖動 一股腦塞進 SOP-8，官方口號“外圍省 3 顆，待機省一半”。是噱頭還是真香？我們把它直接焊在原來 KP1505x 的位置上跑一圈就知道。

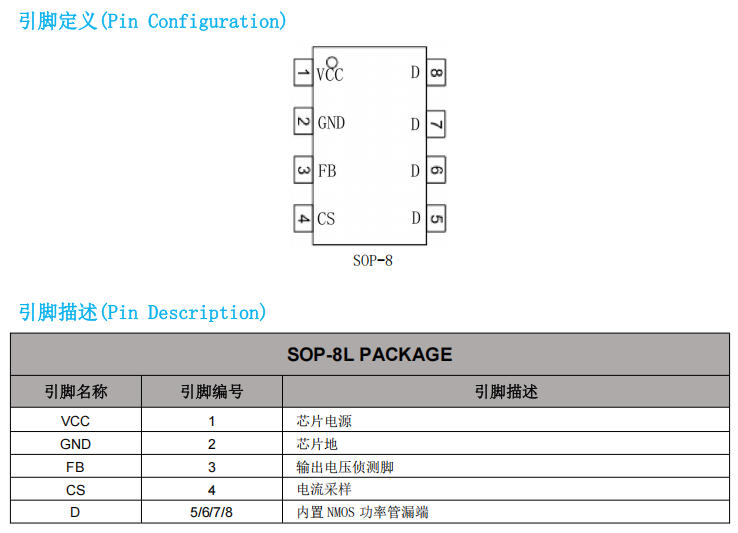

| KP15051/15052 引腳 | 功能 | HN32512 引腳 | 功能 | 飛線/備注 |
|---|---|---|---|---|
| 1 | VCC | 1 | VCC | 原地不動 |
| 2 | GND | 2 | GND | 原地不動 |
| 3 | FB | 3 | FB | 原地不動 |
| 4 | CS | 4 | CS | 原地不動 |
| 5-8 | DRAIN | 5-8 | D | 原地不動 |
結論：0 飛線！ 只要原來 KP1505x 用的就是“1-2-3-4 對邊四漏極”封裝，直接熱風槍拆舊換新，十分鐘完成“換芯手術”。
把原來 KP1505x 的典型 5 V/0.3 A 板子直接抄下來，對著 HN32512 規格書“打鉤刪料”：
| 位號 | KP1505x 方案 | HN32512 方案 | 結果 |
|---|---|---|---|
| C1 | 4.7 μF/400 V 高壓電解 | 刪除 | 省 0.15 ￥ |
| R1 | 100 k 啟動電阻 | 刪除 | 省 0.01 ￥ |
| C2 | 10 μF/25 V VCC 電解 | 1 μF/50 V 貼片陶瓷 | 體積-80 % |
| RCS | 1.5 Ω/0805 | 0.82 Ω/0805 | 新公式 250 mV/Io |
| L1 | 470 μH 工字電感 | 同規格 | 感量不變，飽和電流>1.2 A 即可 |
| D1 | SS34 續流 | SS34 | 繼續用 |
| 測試項 | KP15052SPA | HN32512 | 勝負 |
|---|---|---|---|
| 輸出電壓 | 5.08 V | 5.02 V | 漂移-1.2 % |
| 負載調整率 | ±4 % | ±1.8 % | 勝 |
| 線性調整率 | ±3 % | ±1 % | 勝 |
| 空載功耗 230 V | 72 mW | 38 mW | 腰斬 |
| 效率 5 V/0.3 A | 63 % | 69 % | +6 % |
| 紋波 50 mA | 120 mV | 65 mV | 近半 |
| 傳導 EMI | Class B 臨界 | Class B 余量 8 dB | 勝 |
| OTP 保護 | 無 | 150 ℃ 自恢復 | 勝 |
上電 90 VAC→264 VAC 滿載跑老化 2 h，無異常即簽字放行。
從拆機到老化，一個上午搞定。
一句話：HN32512 不是“平替”，而是“降維打擊”。深圳三佛科技提供樣品，技術支持，批量價格有優勢~
