LP8841SC是一款高頻準諧振(QR)反激控制器,專為驅動碳化硅(SiC)MOSFET設計,采用SOT23-6L極小封裝,適合120W以內的高密度電源方案。一句話總結:用最小的封裝(SOT23-6L),做最高的頻率(130kHz),驅動最先進的SiC器件。

| 特性 | 參數 | 設計價值 |
|---|---|---|
| 工作頻率 | 最高130kHz | 變壓器體積縮小30% |
| VCC范圍 | 16V~90V超寬 | 省去輔助供電LDO,BOM簡化 |
| 驅動電壓 | 18V | 完美匹配SiC MOS柵壓需求 |
| 抖頻功能 | ±5% @ 0.25ms | EMI優化,省共模電感 |
| 工作模式 | QR→谷底→MPCM→打嗝 | 全負載范圍高效率 |
| 封裝 | SOT23-6L | 極小體積,適合高密度設計 |
重載(>60%) → QR模式:谷底開通,低開關損耗
中載(30-60%) → 谷底導通:自動切換谷底數(第1-6谷底)
輕載(10-30%) → MPCM模式:加大峰值電流,降頻至25.5kHz
空載/待機 → 打嗝模式:間歇工作,待機功耗<0.3W| 引腳 | 名稱 | 功能說明 |
|---|---|---|
| 1 | GND | 芯片地 |
| 2 | FB | 光耦反饋輸入(或原邊反饋) |
| 3 | ZCD | 多功能腳:退磁檢測+Brown in/out+OVP/UVP保護 |
| 4 | CS | 峰值電流檢測,內置220ns前沿消隱 |
| 5 | VCC | 供電腳,啟動電壓18.5V,欠壓保護12.3V |
| 6 | DRV | 驅動輸出,18V驅動電壓,110ns上升時間 |

關鍵電路:

原邊反饋簡化版(省光耦+431):
| 參數 | 典型值 | 設計注意 |
|---|---|---|
| 啟動電流 | 5-12μA | 可用大阻值啟動電阻,降低待機功耗 |
| 工作電流 | 2.3mA | 低靜態功耗 |
| 待機電流 | 380μA | FB<0.33V時進入,滿足能效標準 |
| 限流閾值 | 0.75V | CS腳檢測,220ns前沿消隱防誤觸發 |
| 驅動上升/下降時間 | 110ns/50ns | 1nF負載,適合SiC快速開關 |
| 過溫保護 | 150℃ | 內置,不可外調 |
| 軟啟動時間 | 6ms | 第1個脈沖到滿占空比 |

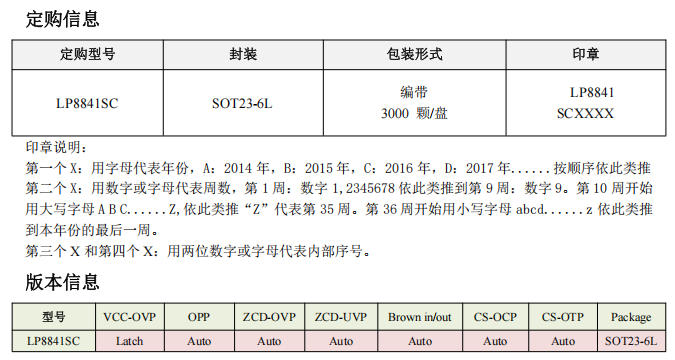

| 保護類型 | 觸發條件 | 恢復方式 | 用途 |
|---|---|---|---|
| VCC過壓保護 | >92V,持續30μs | 鎖死 | 防止VCC供電異常 |
| OPP過功率保護 | FB>3.5V,持續32ms | 自恢復 | 過載保護 |
| ZCD過壓保護 | >3.3V,4個周期 | 自恢復 | 輸出過壓保護(原邊檢測) |
| ZCD欠壓保護 | <0.3V,持續32ms | 自恢復 | 輸出欠壓/短路保護 |
| Brown in/out | 電流<110μA/130μA | 自恢復 | 電網電壓異常保護 |
| CS異常過流 | >1.2V,4個周期 | 自恢復 | 次級短路/同步整流失效保護 |
| CS外置OTP | 通過NTC檢測 | 自恢復 | 自定義過溫點 |
| 內置OTP | 芯片>150℃ | 自恢復 | 芯片過熱保護 |
鎖死 vs 自恢復:

| 應用 | 功率范圍 | 關鍵優勢 |
|---|---|---|
| 大功率適配器 | 65W-120W | 高頻小體積,SiC高效率 |
| LED驅動電源 | 100W以內 | 原邊反饋省成本,無頻閃 |
| 快充充電器 | 65W-100W | QR低EMI,易過認證 |
| 小家電電源 | 50W-120W | 寬電壓輸入,全球通用 |
| 工業輔助電源 | 24V/5A輸出 | 高可靠性,多重保護 |
| 設計目標 | 推薦參數 |
|---|---|
| 開關頻率 | 100kHz(平衡效率與體積) |
| 變壓器 | PQ32/20(120W)/ PQ26/20(65W) |
| SiC MOS | 650V/100mΩ級(如SCT065R065) |
| VCC供電 | 輔助繞組整流,18-20V |
| 同步整流 | 60V耐壓(12V輸出)/ 100V(24V輸出) |
| EMI對策 | 內置抖頻+0.22μF X電容,可省共模電感 |
LP8841SC的核心競爭力在于"三高一小":
對于追求高密度、高效率、低成本的電源設計,LP8841SC是國產芯片中極具競爭力的選擇。深圳三佛科技提供技術支持,批量價格有優勢~
