GP8892EH是一款自供電原邊反饋恒壓恒流控制芯片，內置功率三極管，主打10W（5V2A）應用。與LP3667A/B系列相比，核心差異體現在集成度和保護機制上。專門用來做手機充電器、小功率適配器這類產品。

LP3667AH和LP3667BH是芯茂微推出的經典原邊反饋控制芯片，廣泛應用于5V2A充電器方案。但隨著市場需求變化，原廠貨品供不應求一直缺貨漲價，GP8892EH推出高性價比替代方案，在保持Pin兼容的同時，實現了多項性能提升。

結論：GP8892EH通過高度集成，外圍比LP3667A/B系列節省3-4顆元器件，同時保持完全兼容的封裝尺寸。

Pin-to-Pin兼容性分析

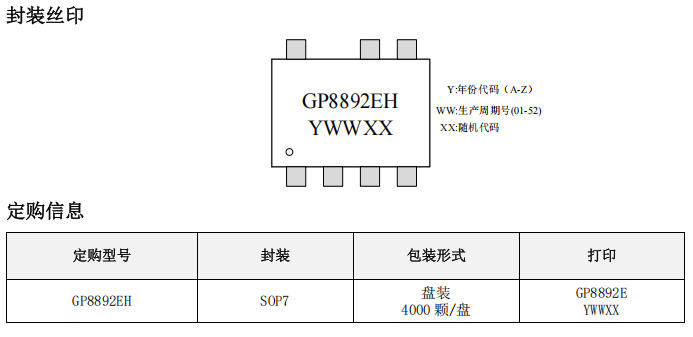

管腳對比（SOP7）

關鍵差異：管腳2、4、7的功能調整

這是替代時唯一需要關注的細節：

    LP3667A/B：管腳2為GND，管腳4為NC，管腳7功能因型號而異
    GP8892EH：管腳2為NC（懸空），管腳4為VCC（與3腳并聯），管腳7為GND

替代建議：

    原LP3667A/B的PCB上，將管腳2的GND連線斷開懸空
    管腳4原NC位置改為VCC供電（與3腳短接）
    管腳7統一接GND

實際上，多數LP3667A/B應用電路中，管腳2和7在內部已短接或功能復用，多數情況下可直接替換，僅需確認VCC供電回路。

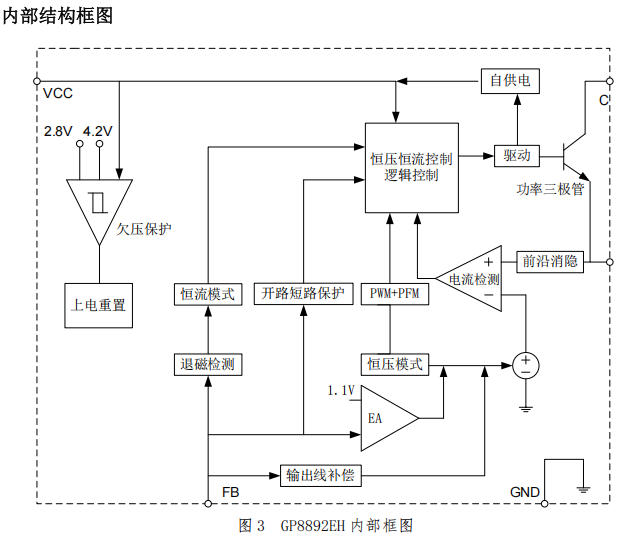

外圍電路優化

雖然可以兼容替換，但建議按GP8892EH規格優化外圍，充分發揮其高集成優勢：

1. 省去的元器件

2. 線損補償設置

GP8892EH支持可調線損補償，最大補償比例4%，而LP3667A/B為固定補償。

    通過FB分壓電阻比例微調實現
    建議值：RFB按輸出電壓計算，公式為
Vout = (1.1V × (12K + RFB) / 12K) × (Ns/Np) - Vd

3. 關鍵外圍保留

快速替代 checklist

□ 確認封裝：SOP7，管腳間距1.27mm兼容
□ 管腳調整：2腳改NC，4腳接VCC，7腳接GND
□ 刪除原FB下偏電阻（12KΩ左右）
□ 刪除原CS采樣電阻（通常0.5-1Ω）
□ 刪除原補償RC網絡（通常1K+100pF）
□ 確認VCC電容≥4.7μF，耐壓≥16V
□ 調整FB上偏電阻，優化線補（如需）
□ 重載測試驗證恒流點
□ 高低壓啟動測試
□ OLP/OVP/短路保護測試

總結

最終建議：

    直接替代：現有LP3667A/B方案，微調PCB或飛線驗證，快速導入
    新方案設計：充分利用GP8892EH的高集成度，極簡外圍，成本最優
    平臺化設計：統一用GP8892EH覆蓋5V2A及以內應用，減少物料種類

GP8892EH不是簡單的"兼容品"，而是通過更高集成度實現的成本優化型替代方案。在5V2A充電器、小功率適配器、LED驅動等應用中，能夠以更少的元件、更低的成本、相當的性能，實現快速量產。如有需要可咨詢店鋪客服：https://detail.1688.com/offer/1036068131808.html?spm=a26286.8251493.description.2.221425b2fy1sF8
