LP3798系列是芯茂微推出的原邊反饋恒壓恒流控制芯片，最大特點是內置750V耐壓的SiC功率管，無需外接MOS管，外圍電路非常簡單。采用原邊反饋技術，不需要光耦和TL431，直接通過變壓器原邊檢測來控制輸出電壓和電流。
這個系列包含四個型號：LP3798ELM、LP3798EAM、LP3798EBM、LP3798ESM，主要區別是內置SiC管的導通電阻不同，對應的輸出功率也不同。
| 型號 | 導通電阻 | 90-265V輸入功率 | 176-265V輸入功率 | 適用場景 |
|---|---|---|---|---|
| LP3798ELM | 5.0Ω | 12W(12V/1A) | 18W(12V/1.5A) | 小功率適配器 |
| LP3798EAM | 1.5Ω | 18W(12V/1.5A) | 24W(12V/2A) | 標準充電器 |
| LP3798EBM | 1.2Ω | 24W(12V/2A) | 36W(12V/3A) | 大功率，大外殼 |
| LP3798ESM | 1.0Ω | 24W(12V/2A) | 36W(12V/3A) | 大功率，小外殼 |
選型建議：
高壓SiC內置：750V耐壓的SiC功率管直接集成在芯片里，省掉外置MOS管和驅動電路，BOM成本大幅降低。

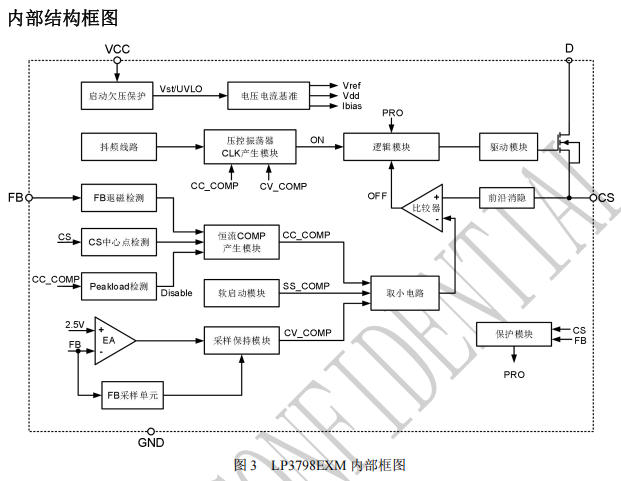

原邊反饋：通過FB腳檢測變壓器輔助繞組電壓，實現恒壓控制；通過檢測退磁時間和電流實現恒流控制，無需光耦。
保護功能全：輸入欠壓、輸出過壓、輸出短路、過溫、CS開短路、FB開短路、電感過流等保護，自動重啟恢復。
LP3798系列采用EHSOP8L封裝，帶散熱焊盤，引腳定義如下：
LP3798的典型應用是隔離反激電源，電路結構簡潔：
交流輸入經過整流濾波后得到高壓直流，連接到變壓器原邊和芯片的D腳。芯片通過控制D腳內部SiC管的開關，實現能量傳輸。變壓器輔助繞組給VCC供電，同時通過FB腳的分壓電阻反饋輸出電壓信息。次級繞組經過整流濾波后輸出直流電壓。
恒流控制通過CS腳的采樣電阻實現，芯片檢測原邊電流的峰值和退磁時間，計算副邊平均電流，實現恒流輸出。
線損補償：FB腳內置36μA補償電流，滿載時自動提升輸出電壓，補償線纜壓降，保證末端電壓準確。
如需采購可以咨詢店鋪客服：https://detail.1688.com/offer/1037754567017.html?spm=a26286.8251493.description.2.221425b2p9Vf2q
LP3798系列是芯茂微的高集成度電源方案，內置SiC功率管+原邊反饋，把傳統需要十幾顆器件的電路壓縮到極簡。四個型號覆蓋12W到36W功率段，選型靈活。適合對成本敏感、空間受限、又不想犧牲性能的電源設計，特別是12V輸出的充電器適配器應用。
