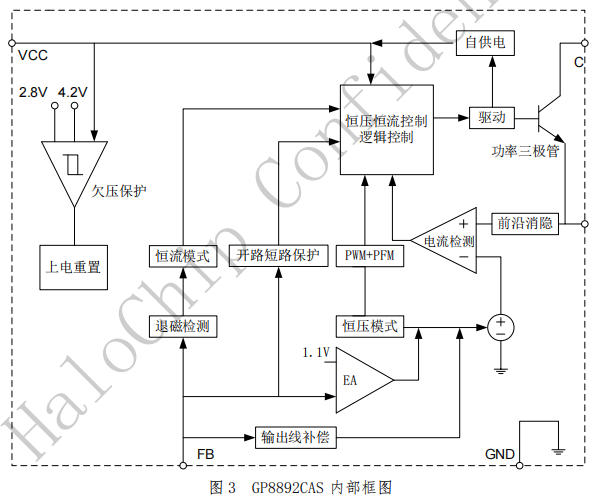

GP8892CAS是華眾芯微推出的一款自供電原邊反饋（PSR）控制芯片，主打極致精簡的外圍設計，目標替代傳統需要輔助繞組供電的PSR方案（如LP3773CH等）。其最大特色在于：
無需啟動電阻 —— 內置高壓啟動電路
無需FB下偏電阻 —— 內置12kΩ下偏電阻
無需CS采樣電阻 —— 內置電流采樣
無需環路補償 —— 內置補償網絡
三繞組→雙繞組甚至單繞組的進化，讓5W級小功率電源的BOM成本降至新低。
| 對比項 | GP8892CAS | LP3773CH（典型PSR） |
|---|---|---|
| 供電方式 | 自供電，無需輔助繞組 | 需輔助繞組或外部供電 |
| 啟動電阻 | ? 無需 | ? 需要（通常2×100kΩ） |
| FB下偏電阻 | ? 內置12kΩ | ? 需外接 |
| CS采樣電阻 | ? 內置 | ? 需外接（通常0.5-2Ω） |
| 環路補償 | ? 內置 | ? 需外接RC網絡 |
| 功率管 | 內置BJT（450V/800mA） | 外置MOS或內置BJT |

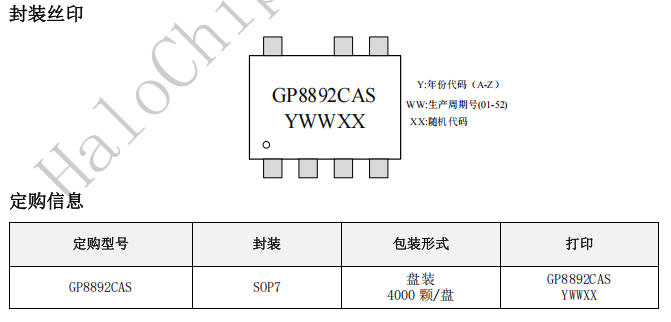

| 封裝 | SOP-7 | SOP-7/SOP-8 |
| 典型功率 | 5V/1A（5W） | 5-12W |
| 待機功耗 | ≤75mW | ≤75mW |
結論：GP8892CAS以犧牲少許功率裕量為代價，換取了更少的外圍器件、更低的變壓器成本、更小的PCB面積，特別適合成本極度敏感的5W級應用。
| 管腳 | 功能 | 設計要點 |
|---|---|---|
| FB | 反饋輸入 | 接分壓電阻到輔助繞組（三繞組）或原邊繞組（雙繞組） |
| VCC | 芯片供電 | 就近接1μF旁路電容到GND |
| C | 內置BJT集電極 | 雙引腳并聯，增加散熱面積 |
| GND | 地 | 電流采樣回路單點接地 |
雙繞組方案（推薦） —— 成本最優：
變壓器僅需原邊+次級兩繞組
FB通過電阻分壓檢測原邊繞組平臺電壓
省去輔助繞組，變壓器成本降低15-20%
三繞組方案 —— 性能更穩：
傳統輔助繞組供電方式
FB檢測輔助繞組電壓，精度更高
適合對輸出電壓精度要求更嚴的場景
| 參數 | 典型值 | 說明 |
|---|---|---|
| VCC啟動電壓 | 4.2V | 上電自啟動，無需外部觸發 |
| VCC欠壓保護 | 2.8V | 遲滯1.4V，抗干擾能力強 |
| VCC鉗位電壓 | 5.1V | 自供電穩壓，無需外部LDO |
| 峰值電流（滿載） | 285mA | 內置固定，無需外部CS電阻 |
| 最大工作頻率 | 70kHz | DCM模式，效率與EMI平衡 |
| FB基準電壓 | 1.1V | 決定輸出電壓精度 |
| 過溫保護 | 155℃ | 回差32℃，可靠保護 |
內置BJT功率管規格：
VCEO = 450V（耐壓裕量充足）
VCBO = 800V
最大集電極電流：235mA（空載）~ 285mA（滿載）
1、VCC旁路電容：緊靠③④腳與⑦腳，減小供電紋波
2、FB分壓電阻：靠近①腳布置，遠離變壓器原邊動點（開關節點）
3、功率地分離：電流采樣地線短而粗，與信號地單點匯合于母線電容負端
4、功率環路面積：原邊環路（輸入電容-變壓器-內置BJT）和次級環路（變壓器-二極管-輸出電容）盡可能小，降低EMI輻射
5、C引腳散熱：⑤⑥腳鋪銅面積盡量大，必要時加散熱過孔
| 應用 | 推薦功率 | 拓撲選擇 |
|---|---|---|
| 手機充電器（5V/1A） | 5W | 雙繞組 |
| 藍牙耳機充電倉 | 3-5W | 雙繞組 |
| 智能手表/手環適配器 | 2.5-5W | 雙繞組 |
| 小家電輔助電源 | 3-5W | 雙繞組/三繞組 |
| LED驅動（12V/0.5A） | 6W | 三繞組（精度更高） |
| 線性電源/RCC升級替代 | 3-5W | 雙繞組 |
結語：GP8892CAS代表了小功率PSR電源的"極簡主義"趨勢——用更高的芯片集成度換取系統成本的全面優化。對于5W級充電器、適配器及輔助電源市場，這款芯片提供了比傳統方案更優的性價比選擇，是替代LP3773CH等需要外圍供電的PSR控制器的理想之選。
