BP85223AL概述

BP85223AL 是一款高性能、高集成度、低待機功耗的開關電源驅動芯片，適用于全電壓85~265VAC輸入的Buck、Buck-Boost 變換器拓撲應用。BP85223AL 芯片內部集成 1600V 整流二極管、550V高壓MOSFET、高壓?jiǎn)?dòng)和自供電電路、電流采樣電路、電壓反饋電路以及續流二極管，采用先進的控制技術，無需外部 VCC電容和環路補償即可實現優異的恒壓輸出特性，極大地減少外圍器件數量，降低系統成本和體積，提高可靠性。

BP85223AL 芯片采用多模式控制技術，降低系統待機功耗，提高效率和動態性能，減小系統工作在輕載時的噪聲。

BP85223AL 提供了豐富的保護功能，包括反饋開路、輸出過載保護、逐周期限流、過溫保護等，使系統更加安全可靠。BP85223AL 采用ASOP-7封裝。

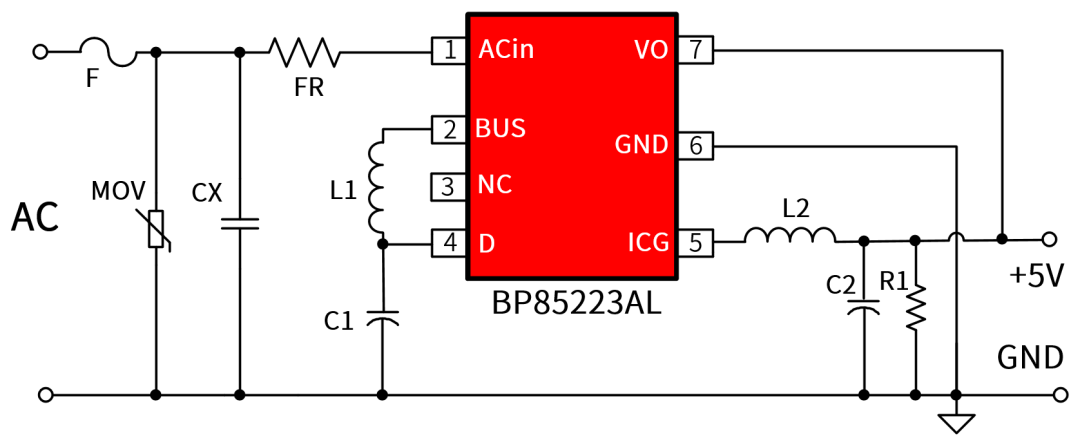

BP85223AL電路圖及特點

集成1600V整流二極管
集成VCC 電容、續流二極管和反饋二極管
內部集成550V高壓 MOSFET
集成高壓?jiǎn)?dòng)和自供電電路
內置軟啟動功能
低待機功耗50mW@230Vac
固定5V 輸出
多模式控制技術
優異的動態響應速度，輸出電壓紋波小
優異的負載調整率和線性調整率
保護功能
輸出過載保護(OLP)
反饋開路保護
逐周期限流(Cycle-by-Cycle)
過溫保護(OTP)

BP85223AL典型應用

小家電輔助電源
電機驅動輔助電源
1OT/智能家居/智能照明
