LP3667B是一款高性能的初級側調節（PSR）控制IC，廣泛應用于反激式開關電源設計中。它以其極簡的外圍元器件和高成本效益而受到青睞。本文將詳細介紹LP3667B的引腳功能圖，并探討其在電源設計中的應用。
LP3667B采用SOP7L封裝，其引腳功能如下：
VCC (Pin 1): 芯片電源，需要就近接旁路電容以穩定供電。
FB (Pin 2 & 3): 反饋電壓輸入端，用于恒壓輸出設置。通過分壓電阻設置所需輸出電壓。
NC (Pin 4): 懸空腳位，無特定功能。
C (Pin 5 & 6): 內置功率三極管的集電極，用于連接變壓器初級繞組。
GND (Pin 7): 芯片地，與變壓器連接端走線應盡量短。
LP3667B內部集成了振蕩器、PWM控制器、電流限制、熱保護和軟啟動等功能，使得電路設計更為簡便。其內部的PWM控制器決定了開關頻率，通常在幾十千赫茲至幾百千赫茲之間，以實現較高的轉換效率。

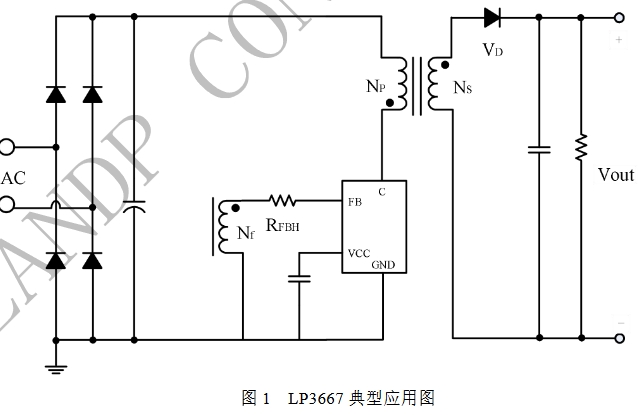

在反激式開關電源設計中，LP3667B的關鍵組件包括輸入濾波器、開關功率管、變壓器、整流二極管、輸出濾波電容以及反饋電路。輸入濾波器用于消除電網中的干擾，提高電源質量；開關功率管（通常為MOSFET）在LP3667B的控制下進行開關操作；變壓器是反激式電源的核心，其設計需考慮磁芯材料、線圈匝數比以及工作頻率等因素，以保證能量有效傳遞；整流二極管將變壓器次級側的交流電壓轉換為直流電壓；輸出濾波電容則用于平滑直流輸出，減少紋波；反饋電路則根據輸出電壓調整LP3667B的PWM信號，確保輸出電壓穩定。
LP3667B以其高效的性能和簡化的設計，成為反激式開關電源設計中的理想選擇。通過理解其引腳功能和應用原理，工程師可以更有效地利用LP3667B設計出高效、穩定的電源解決方案。
