晶豐明源BP8523D非隔離參考設計:實現5V/100mA的高效電源解決方案
類別:產品新聞 發布時間:2024-11-22 14:32:10 瀏覽人數:17294

在電源設計領域,晶豐明源的BP8523D是一款備受關注的非隔離降壓電源芯片。它以其高集成度和優異的性能,為5V/100mA的非隔離參考設計提供了一個低成本、高效率的解決方案。本文將詳細介紹BP8523D的特性、設計優勢以及如何實現5V/100mA的非隔離參考設計。

BP8523D芯片特性


BP8523D是一款高壓輸入具有5V恒壓輸出特性的驅動芯片,它采用了先進的多模式控制和環路補償技術。這款芯片無需外部補償電路,無需外部VCC電容,內部集成了650V功率開關、續流二極管、高壓自供電電路、電流采樣電路、電壓反饋電路,以及豐富的保護功能。這些特性使得BP8523D在非隔離輔助電源應用中表現出色。

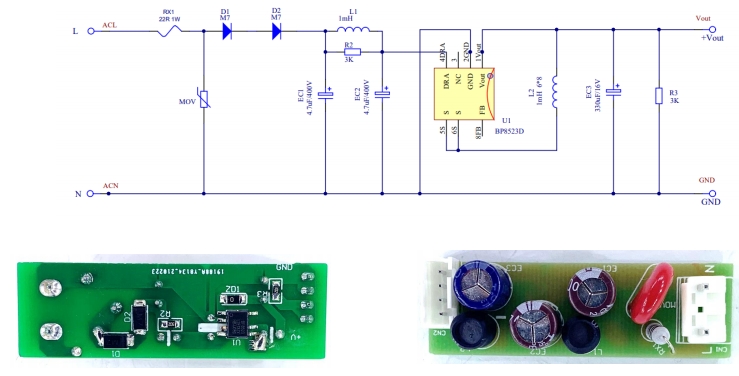

BP8523D電路圖及實物



BP8523D設計優勢


BP8523D的設計優勢主要體現在以下幾個方面:

    高集成度:集成了高壓MOS管、VCC電容、續流二極管和反饋電路,減少了外部元件的需求,節省了系統成本和體積。
    優異的恒壓輸出特性:無需外部VCC電容和環路補償器件,即可實現優異的恒壓輸出。
    低待機功耗:在230Vac輸入下待機功耗小于50mW,有效降低系統待機功耗。
    多模式控制技術:采用PWM/PFM多模式控制技術,有效降低系統待機功耗,提高轉換效率并改善動態性能。
    完善的保護功能:包括輸出短路保護,輸出過載保護,輸出過壓保護,逐周期過流保護,過熱保護等,確保系統穩定運行。


實現5V/100mA非隔離參考設計

要實現5V/100mA的非隔離參考設計,可以遵循以下步驟:

    選擇合適的電感和電容:根據BP8523D的規格書,選擇適當的電感和電容值,以滿足5V/100mA的輸出要求。
    設計PCB布局:合理布局PCB,確保電源路徑盡可能短,減少電磁干擾。



    實現保護電路:利用BP8523D內置的保護功能,設計相應的保護電路,提高系統的可靠性。
    進行性能測試:在設計完成后,進行性能測試,確保輸出電壓穩定,紋波和噪聲在可接受范圍內。

結論

晶豐明源的BP8523D芯片為5V/100mA的非隔離參考設計提供了一個高效、可靠的解決方案。其高集成度、優異的恒壓輸出特性以及完善的保護功能,使得它在小家電輔助電源等應用中具有廣泛的應用前景。通過合理的設計和測試,BP8523D能夠滿足現代電源設計的需求,為電子設備提供穩定可靠的電源供應。
