隨著電子設備對電源效率要求的不斷提高，傳統的二極管整流方式已逐漸不能滿足需求。同步整流技術以其低損耗、高效率的特點，成為AC-DC轉換領域的新寵。LP20R100S芯片，作為這一技術的核心組件，其設計和工作原理對于理解同步整流技術至關重要。

LP20R100S芯片概述

LP20R100S是一款專為AC-DC同步整流應用設計的高性能、高耐壓控制芯片。它適用于正激和反激系統，并支持DCM（斷續導通模式）、BCM（邊界導通模式）、QR（準諧振）和CCM（連續導通模式）等多種工作模式。這款芯片以其專利的整流管開關技術、集成VCC供電技術和多種保護功能，成為市場上的佼佼者。

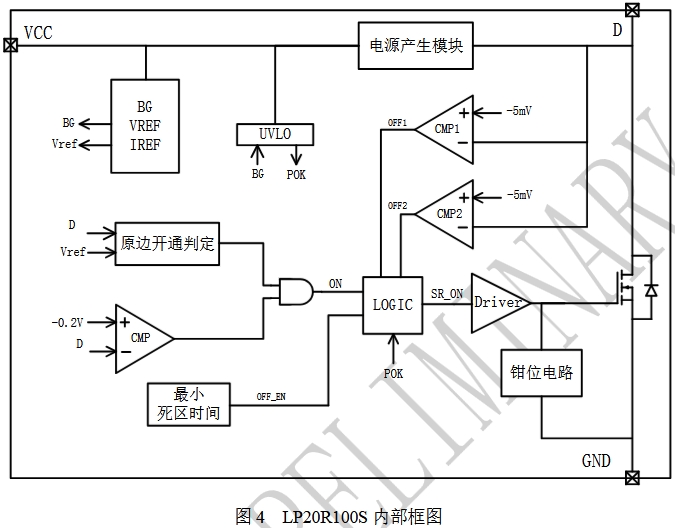

工作原理解析

1. 啟動過程

LP20R100S的啟動過程始于系統上電。內部MOS的體二極管對輸出電容進行充電，隨著輸出電壓的上升，通過D腳連接的輸出電壓被檢測，并用于給VCC電容充電。一旦VCC電壓達到啟動閾值，芯片內部控制電路開始工作，MOS管開始正常導通和關斷，電流從體二極管轉向MOS溝道。

2. 同步整流管導通

在DCM工作模式下，電感的激磁作用會(huì )導致初級芯片關斷時產生振蕩。LP20R100S通過檢測D腳與GND之間的電壓下降閾值和速率，準確判斷同步整流管的開啟時機，避免因誤檢測振蕩信號而導致的異常開啟。

3. 同步整流管關斷

為了避免因激磁振蕩導致的誤關斷，LP20R100S設置了最小死區時間和兩個不同的關斷電壓閾值，確保同步整流管的準確關斷。

4. 保護功能

LP20R100S集成了VCC欠壓保護、過壓鉗位以及驅動腳去干擾技術，這些保護功能確保了芯片在各種異常情況下的安全運行。

PCB設計指南

為了最大化LP20R100S的性能，PCB設計時需遵循以下指南：

    主功率回路走線應短而粗，以減少電阻和電感。
    VCC旁路電容應盡可能靠近芯片的VCC和GND管腳，以提供穩定的電源。
    D引腳的鋪銅面積應適當增大，以提高芯片的散熱效率。

結論

LP20R100S芯片以其卓越的性能和可靠性，為同步整流技術的發展提供了新的動力。通過精確控制同步整流管的導通和關斷，以及集成的保護功能，LP20R100S不僅提高了電源轉換的效率，也增強了系統的穩定性和安全性。隨著電子設備對能效要求的不斷提升，LP20R100S及其背后的技術將成為未來電源設計的重要方向。
