LP9901是一款高性能的降壓型DC-DC轉換器芯片，廣泛應用于需要高效、穩定電源的電子設備中。本文將詳細介紹LP9901芯片的應用電路設計以及各個管腳的功能定義。

LP9901芯片特性

1. 高效率
LP9901芯片采用先進的開關技術，能夠在寬輸入電壓范圍內提供高達95%的轉換效率。

2. 寬輸入電壓范圍
支持4.5V至36V的輸入電壓，使其適用于多種電源環境。

3. 可調輸出電壓
LP9901允許用戶通過外部電阻設置輸出電壓，提供了靈活的電壓調節選項。

4. 同步整流
內置同步整流功能，進一步提高了電源轉換效率。

5. 保護功能
包括過流保護、過壓保護和熱保護，確保了電源的穩定性和安全性。

LP9901管腳定義

LP9901芯片通常采用小型封裝，以下是常見的管腳定義：

    VIN：輸入電壓引腳，連接到電源輸入。
    GND：接地引腳，與電路的地線相連。
    EN：使能引腳，用于控制芯片的開啟和關閉。
    FB：反饋引腳，用于監測輸出電壓并進行調節。
    SW：開關引腳，連接到外部電感，用于電源轉換。
    COMP：補償引腳，用于穩定控制環路。
    SS：軟啟動引腳，用于控制啟動時的軟啟動時間。

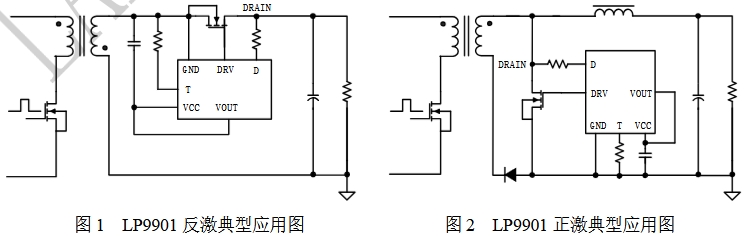

應用電路設計

1. 基本電路構成
LP9901的應用電路主要包括輸入電容、電感、輸出電容、反饋電阻網絡(luò )和使能電路。

2. 輸入電路
輸入電容用于濾除輸入電源的高頻噪聲，確保芯片穩定工作。

3. 電感和輸出電容
電感和輸出電容構成了LC濾波器，用于平滑輸出電流和電壓，減少紋波。

4. 反饋和補償電路
反饋電阻網絡(luò )用于設定輸出電壓，補償電路則用于穩定控制環路，防止振蕩。

5. 使能和保護電路
使能引腳通過外部電路控制，可以實現電源的遠程控制。保護電路則在異常情況下自動斷開電源，保護負載。

實際應用案例

便攜式設備
LP9901的高效率和小型化特性使其非常適合用于便攜式設備，如智能手機和平板電腦。

工業控制
在工業控制領域，LP9901的寬輸入電壓范圍和穩定性能提供了可靠的電源解決方案。

汽車電子
汽車電子設備對電源的穩定性和效率有嚴格要求，LP9901能夠滿足這些需求。

結論

LP9901芯片以其高效率、寬輸入電壓范圍和豐富的保護功能，在電源管理領域表現出色。通過合理的電路設計，LP9901能夠為各種電子設備提供穩定可靠的電源。了解其管腳定義和應用電路設計，對于工程師來說至關重要，有助于設計出高性能的電源系統。
