在LED驅動、小家電電源等場景中，電源管理芯片（如KP3111）的缺貨或高價問題常困擾工程師。本文從芯片參數、替代方案、設計優化三個維度，系統梳理KP3111的替代策略，并提供可直接落地的設計方案。

一、KP3111的核心特性與替代難點

?原廠定位分析?

KP3111是一款非隔離型降壓/升降壓芯片，主打低成本、高集成度，典型參數如下：

?

替代難點?：需同時滿足引腳兼容、輸出穩定性、保護功能適配三大條件，避免PCB重新設計。

二、推薦替代方案及參數對比

1. ?直接替代型：引腳兼容方案?

?

設計要點?：

• U6113外圍電路與KP3111完全兼容，僅需調整反饋電阻（R1從2.2kΩ改為1.8kΩ）。
• AP8003支持更寬輸入電壓（70~275V AC），適合電網波動大的地區。

2. ?功能替代型：拓撲調整方案?

若允許修改PCB布局，可考慮以下方案：

• ?OB2571（12W非隔離）?：支持QR反激拓撲，效率提升至88%（原KP3111約82%），但需增加MOSFET驅動電路。
• ?CR6242（10W BUCK）?：內置700V MOSFET，簡化外圍元件，BOM成本降低15%。

三、典型應用場景設計指南

1. ?LED驅動電路設計（以U6113為例）?

• ?電路圖核心?：


• ?關鍵參數驗證?：
  • 反饋電壓VFB：1.2V（需確保R1/R2分壓比匹配）
  • 電感選型：工字電感220μH（飽和電流>200mA）
  • 輸出電容：4.7μF/100V（低ESR型）

KP3111典型應用電路如下所示~

2. ?小家電5V電源設計（AP8003方案）?

• ?優化點?：
  • 輸入EMI濾波：增加X(jué)電容（0.1μF/275V）抑制高頻干擾
  • 過溫保護：在芯片底部鋪銅散熱，溫升降低8~10℃

四、替代驗證流程

1. ?參數匹配測試?：上電后監測輸出電壓紋波（需<100mVpp）
2. ?保護功能驗證?：
   • 短路測試：輸出端短接10秒，芯片應觸發保護并自動恢復
   • 老化測試：85℃環境滿載運行48小時，觀察溫漂是否超標
3. ?成本核算?：對比BOM清單，確認替代方案總成本漲幅不超過5%

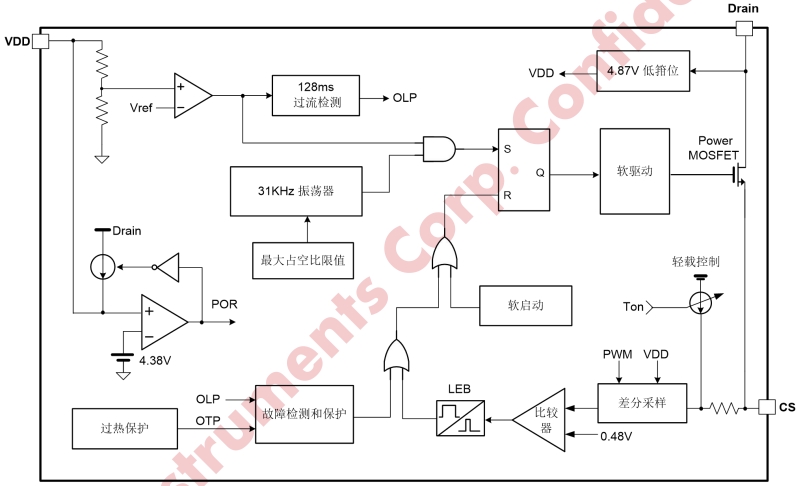

KP3111內部框架圖如下所示~

五、行業趨勢與選型建議

未來電源管理芯片將向?高集成度（內置MOS+Driver）?和?數字控制（I2C可調）?方向發展。短期替代建議優先選擇U6113、AP8003等成熟方案；長期可關注?國產氮化鎵集成芯片?（如南芯SC3050），實現效率與體積的突破。

?結語?

通過精準的參數匹配和外圍電路優化，工程師完全可以在不犧牲性能的前提下實現KP3111的低成本替代。建議先在小批量生產中驗證方案穩定性，再逐步推廣至全系列產品。
