在現代電子設備中，電源適配器作為核心的供電組件，其性能的優劣直接關系到設備的穩定運行與使用壽命。本文將對一款基于 LP3669CS 控制芯片與 SS210 二極管設計的 12V0.5A 電源適配器進行深入分析，涵蓋其原理圖解析、電路板實物展示以及關鍵變壓器資料解讀，全方位呈現該適配器的設計理念與實際性能表現。

原理圖解析

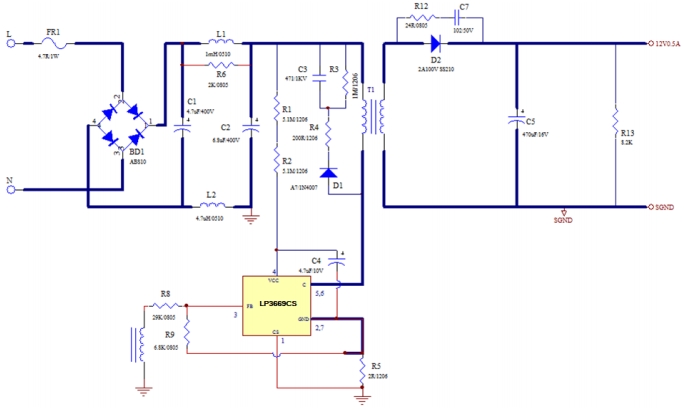

該電源適配器的電路設計遵循典型的開關電源架構，通過 LP3669CS 芯片實現精準的電壓與電流控制，搭配 SS210 二極管完成高效的整流任務。輸入端接入 90-265VAC 的寬電壓范圍交流電，經由整流橋轉換為脈動直流電，隨后進入由 LP3669CS 控制的開關變換環節。

芯片內部集成的 PWM 控制器根據反饋信號調節開關頻率與占空比，確保輸出電壓穩定在 12V，同時在恒流模式下可提供 0.5A 的持續電流輸出。電路中還精心設計了濾波、穩壓以及過流保護等輔助功能模塊，如通過電解電容與固態電容組合實現多級濾波，有效降低輸出紋波電壓至 200mV 以?xún)?，保障輸出電源的純凈度；過流保護機制設定在 0.7A 自動重啟，為電路安全運行保駕護航。

電路板實物圖展示

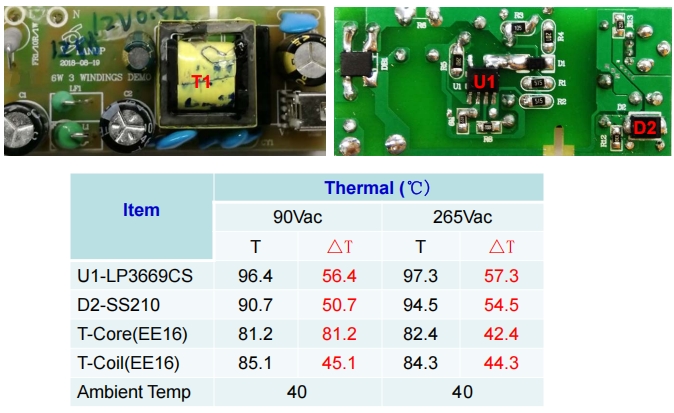

從電路板實物圖來看，整體布局緊湊且合理。正面核心位置放置著 LP3669CS 芯片，其周?chē)h(huán)繞著用于設定參數與提供輔助功能的貼片電阻、電容等元件，這些元件的精準焊接保證了電路的穩定連接與信號的高效傳輸。背面則重點布置了 SS210 二極管以及用于儲能與濾波的大容量電解電容，二極管的引腳焊接牢固，確保在高電流通過時的可靠性，而電解電容的布局則充分考慮了散熱與空間利用的平衡。

此外，電路板的走線清晰規整，電源輸入與輸出接口位置醒目，便于實際裝配與使用，從實物層面直觀展現了該適配器的精良工藝與可靠品質。

變壓器資料解讀

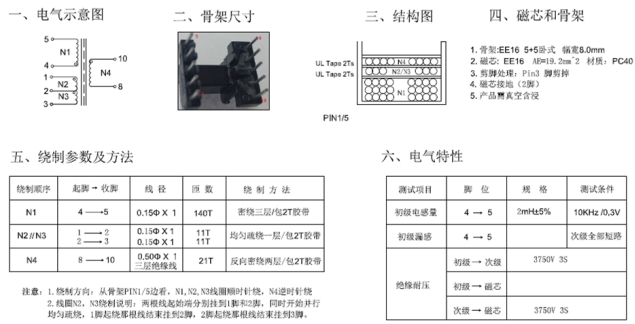

變壓器作為電源適配器中的關鍵部件，其性能直接影響電源轉換效率與輸出穩定性。該適配器采用 EE16 型號的變壓器，初級與次級繞組匝數比為 140:21，電感量設定為 2mH，磁芯有效截面積為 19.2mm2。

在 90Vac/60Hz 的輸入條件下，當初級電流峰值達到 358mA 時，通過計算可得變壓器磁通密度變化量為 0.266T，遠低于安全閾值 0.3T，這表明變壓器在工作過程中磁芯飽和風險低，能夠穩定高效地完成電磁轉換任務，為適配器的長期穩定運行提供堅實基礎。

性能測試與總結

在實際測試中，該適配器展現出卓越的性能。在不同輸入電壓與負載條件下，輸出電壓波動極小，始終保持在 11.4-12.6V 的精準范圍內；紋波電壓嚴格控制在 200mV 以?xún)?，即使在滿載 0.5A 時，輸出紋波僅為 114mV，遠低于設計標準，確保為電子設備提供穩定純凈的電源；效率測試結果顯示，在 115VAC 輸入、25℃環境溫度下，適配器效率高達 78.881%，處于行業領先水平，既節能又高效。

同時，其還通過了嚴格的電磁兼容性測試，滿足CISPR22B/EN55022B 標準，安全性能符合 IEC60950、UL1950 Class II 要求，可在 0-45℃的環境溫度下穩定工作。

以上為部分LP3669FS+SS560 12V1A設計測試報告，如果需要完整的測試報告，請聯系三佛科技官網右側在線客服~

綜上所述，這款 LP3669CS+SS210 12V0.5A 電源適配器憑借其精心設計的電路架構、精良的電路板工藝以及高性能的變壓器配置，在穩定性、純凈度、效率與安全性等多方面均表現出色，是為各類電子設備提供可靠電源的理想選擇。
