在現代電子設備中，LED顯示屏的應用越來越廣泛，從簡單的家用電器到復雜的工業控制設備，都需要可靠的LED驅動控制芯片來實現顯示和交互功能。AIP1638作為一款高性能的LED驅動控制專用電路，憑借其強大的功能和兼容性，逐漸成為市場上的熱門選擇。本文將詳細介紹AIP1638的功能框圖及引腳說明，并探討其如何完美替代TM1638。

AIP1638概述及典型應用線路

AIP1638是由中微愛芯開發的一款帶鍵盤掃描接口的LED驅動專用電路。它集成了鍵盤掃描接口、MCU數字接口、數據鎖存器等電路，主要應用于冰箱、空調、家庭影院等產品的顯示屏驅動控制。AIP1638采用功率CMOS工藝，支持10段×8位的顯示模式，具備8×3bit的鍵掃描功能，以及8級可調的輝度調節電路。此外，它還內置了RC振蕩器（400KHz±5%）和上電復位電路，采用SOP28封裝形式。

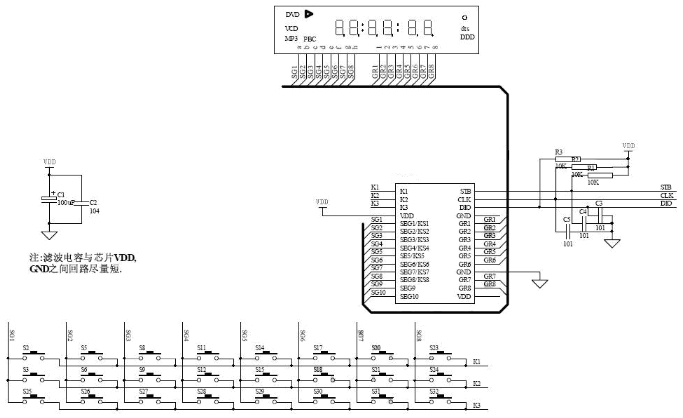

AIP1638典型應用線路

AIP1638簡介

AIP1638主要由以下幾個部分組成：

1. 鍵盤掃描接口：通過K1-K3引腳實現鍵盤掃描數據輸入，能夠檢測按鍵狀態并將其鎖存。
2. MCU數字接口：包括CLK（時鐘輸入）、DIO（數據輸入/輸出）、STB（片選）等引腳，用于與微控制器進行通信。
3. 數據鎖存器：用于存儲通過串行接口從外部器件傳送到AIP1638的數據，確保數據的穩定性和準確性。
4. 顯示驅動電路：包括SEG1-SEG10和GR1-GR8引腳，用于驅動LED顯示屏。SEG引腳為段輸出，GR引腳為位輸出。
5. 輝度調節電路：通過占空比8級可調的方式，實現對LED顯示屏亮度的調節。
6. 內置RC振蕩器和上電復位電路：提供穩定的時鐘信號和上電復位功能，確保芯片在上電后能夠正常工作。

AIP1638引腳說明

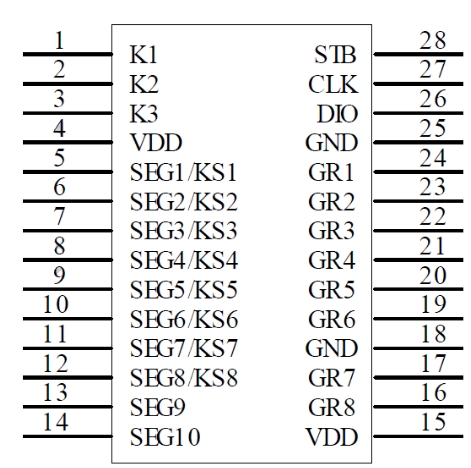

AIP1638的引腳排列圖如下圖所示

以下是AIP1638各引腳的功能說明：

特殊引腳說明

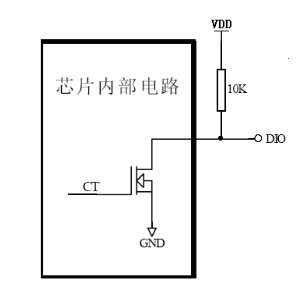

• DIO端口結構：DIO口在輸出數據時為N管開漏輸出。在讀鍵時需要外接1K-10K的上拉電阻，推薦10K的上拉電阻。DIO在時鐘的下降沿控制N管的動作，此時讀數不穩定，只有在時鐘的上升沿讀數才是穩定的。時序參考圖7。
• VDD和GND：VDD為邏輯電源，提供5V±10%的電源電壓；GND為邏輯地，接系統地。

AIP1638如何完美替代TM1638

1. 功能兼容性：AIP1638支持與TM1638相同的顯示模式（10段×8位）和鍵掃描功能（8×3bit），并且在輝度調節、串行接口等方面具有相同的功能。
2. 引腳兼容性：AIP1638的引腳定義與TM1638基本一致，包括VDD、GND、CLK、DIO、STB等關鍵引腳的功能和電氣特性都高度相似，因此在硬件設計上可以直接替換。
3. 性能提升：AIP1638在某些性能指標上進行了優化，例如內置RC振蕩器的頻率精度更高（400KHz±5%），能夠提供更穩定的時鐘信號。此外，AIP1638的功耗更低，最大功率損耗為400mW，相比TM1638具有更好的能效比。
4. 成本優勢：由于A(yíng)IP1638在設計上進行了優化，其生產成本相對較低，能夠為用戶提供更具性?xún)r(jià)比的選擇。
