在當今電子設備日益普及的時代，電源適配器作為設備的“能量源泉”，其性能和穩定性至關重要。本文將詳細介紹一款基于LP3718BS與LP25R060S芯片的12V1.5A電源適配器方案，重點闡述其電路設計、性能特點以及測試驗證過程，旨在為電源設計工程師及相關技術人員提供一個高效、穩定且符合標準的參考方案。

方案概述

本電源適配器方案采用LP3718BS作為主控芯片，搭配LP25R060S同步整流芯片，旨在實現高效率、低紋波、高可靠性的12V1.5A電源輸出。該方案適用于多種電子設備，如筆記本電腦、智能家電等，能夠滿足不同場景下的電源需求。

電路設計

（一）主控芯片LP3718BS

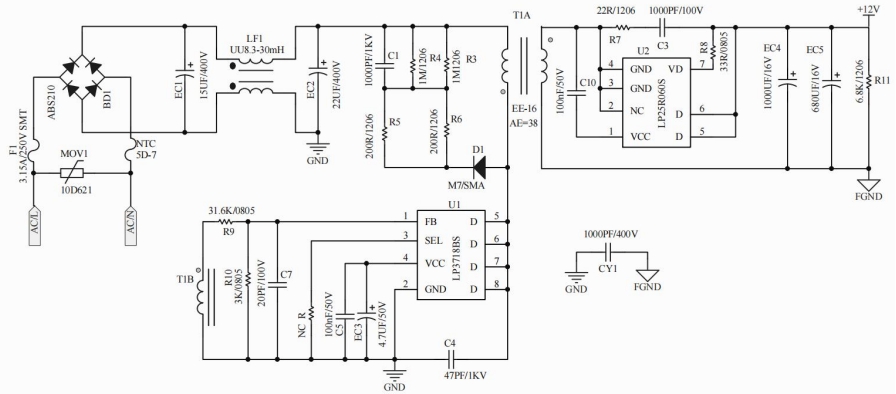

LP3718BS是一款高性能的PWM控制器，具備多種保護功能和調制方式。在本方案中，LP3718BS負責控制開關頻率、占空比以及實現過流保護、短路保護等功能。通過精確的控制算法，LP3718BS能夠確保電源在不同負載條件下的穩定輸出。電路圖如下所示~

（二）同步整流芯片LP25R060S

LP25R060S作為同步整流芯片，與LP3718BS協同工作，顯著提高了電源的轉換效率。同步整流技術通過降低二極管的導通壓降，減少了能量損耗，從而提升了整體效率。在本方案中，LP25R060S能夠在高頻開關條件下保持高效運行，確保電源在高負載時仍能維持高效率輸出。

（三）電路架構

本方案采用反激式拓撲結構，輸入電壓范圍為100-240Vac，能夠適應全球不同地區的電網電壓。通過高頻變壓器將輸入電壓轉換為所需的12V輸出電壓。電路中還加入了Y電容和共模電感，用于抑制電磁干擾（EMI），確保電源在運行過程中不會(huì )對周邊設備產生電磁干擾，同時也能抵抗外界的電磁干擾，保證電源的穩定運行。

PCB圖

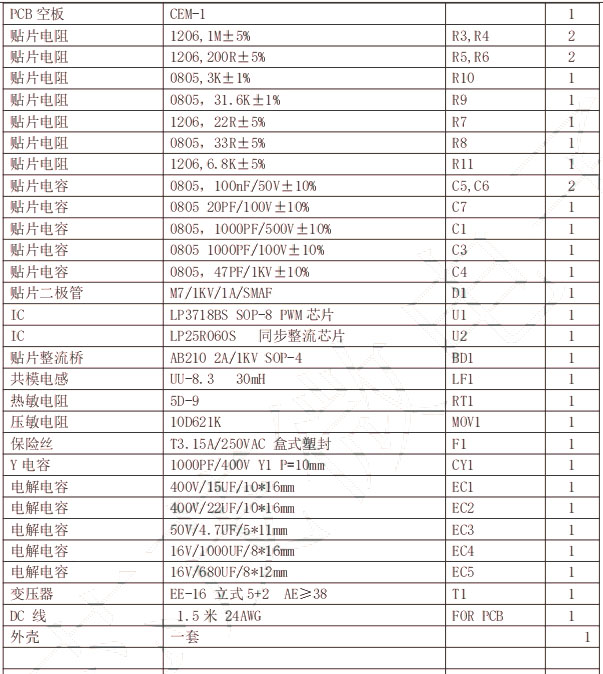

BOM清單

性能特點

（一）高效率

通過LP3718BS與LP25R060S的配合，本方案在滿載條件下實現了超過86%的轉換效率。這一高效率不僅減少了能量損耗，降低了發熱量，還提高了電源的整體性能和可靠性。

（二）低紋波

在設計中，特別注重輸出紋波的控制。通過優化電路布局和采用高性能的濾波元件，本方案在25℃環境下，輸出紋波能夠控制在150mV以?xún)?。即使在極端溫度條件下（如-40℃和45℃），輸出紋波依然能夠保持在較低水平，確保電子設備的穩定運行。

（三）多重保護功能

本方案具備完善的保護功能，包括過流保護、短路保護、過壓保護等。這些保護功能能夠有效防止電源在異常情況下?lián)p壞，延長電源的使用壽命，同時保障連接設備的安全。

測試驗證

（一）電氣性能測試

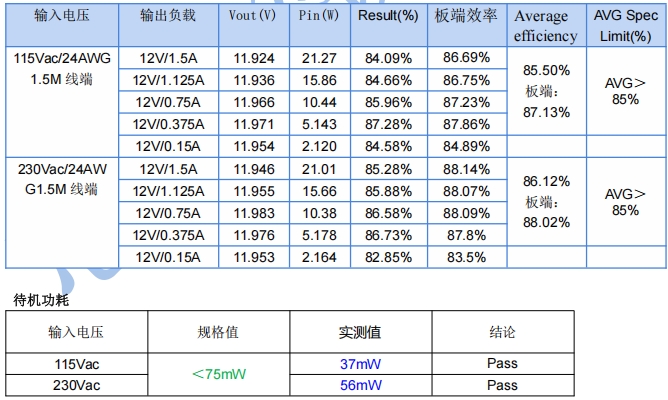

在不同輸入電壓（90Vac、230Vac、264Vac）和負載條件下，對電源的輸出電壓精度、效率、紋波等關鍵參數進行了測試。測試結果顯示，電源在各種條件下均能滿足設計要求，輸出電壓精度高，效率穩定，紋波控制良好。

（二）電磁兼容性測試

對電源進行了傳導干擾發射（EMI_CE）和輻射干擾發射（EMI_RE）測試。測試結果表明，電源的電磁干擾水平遠低于標準限值，能夠滿足嚴格的電磁兼容性要求。

（三）可靠性測試

進行了長期老化測試，模擬電源在實際使用中的長期運行情況。測試結果顯示，電源在連續運行兩個月后，各項性能指標依然穩定，未出現任何故障，證明了方案的高可靠性。

（四）能效待機功耗

如需完整的LP3718BS＋LP25R060S設計報告還請私信三佛官網右側在線客服~，提供樣品，技術支持。

總結

基于LP3718BS與LP25R060S的12V1.5A電源適配器方案，憑借其高效率、低紋波、多重保護功能以及優異的電磁兼容性，在眾多電源方案中脫穎而出。通過嚴格的測試驗證，該方案展現了卓越的性能和可靠性，能夠為各類電子設備提供穩定、高效且安全的電源支持。
