在中小功率電源適配器領域，60W 是一個黃金功率段——既能滿足路由器、硬盤盒、監控設備等12V供電需求，又兼顧了成本與體積的平衡。今天給大家分享一套成熟可靠的 12V5A（60W）反激式恒流恒壓電源方案，核心采用 PL3322C 原邊反饋PWM控制器 搭配 DK5V100R10ST1 同步整流芯片，無需光耦、無需次級反饋電路，實現高精度輸出，效率輕松突破 90%。
PL3322C 是一款 PSR（Primary-Side Regulation，原邊反饋）PWM 控制器，SOT-23-6 超小封裝。它的最大亮點在于：不需要光耦和 TL431，直接通過原邊輔助繞組采樣實現恒壓恒流控制，大幅簡化 BOM、降低成本、縮小體積 。
而 DK5V100R10ST1 是東科半導體推出的雙引腳同步整流芯片，TO-220F 封裝，內置 100V/10mΩ 超低導阻 NMOS。它只有 A、K 兩個引腳，可直接替代傳統肖特基二極管，無需外部同步信號，自供電設計讓外圍電路極簡，同步整流效率顯著提升 。
兩者搭配的優勢：
省光耦、省 TL431：PL3322C 的 PSR 架構砍掉次級反饋環路
省肖特基、省散熱片：DK5V100R10ST1 的 10mΩ 導阻比肖特基壓降更低，發熱更小
高效率：滿載效率可達 ≥90%，比傳統方案提升 3~5 個百分點
超低成本：整體 BOM 精簡，適合大批量生產
PL3322C 是一款專為中小功率反激電源設計的原邊反饋控制器，主要參數如下 ：
| 參數 | 規格 |
|---|---|
| 封裝 | SOT-23-6 |
| 輸入電壓 | 85–265VAC（直流 120–375V） |
| 輸出能力 | 12V / 5A（60W） |
| 恒壓精度 | ±5% |
| 工作頻率 | 滿載 65kHz PWM，輕載 PFM |
| 待機功耗 | <0.1W（230VAC） |
| 保護功能 | OVP / UVP / OCP / OTP / 短路自恢復 |

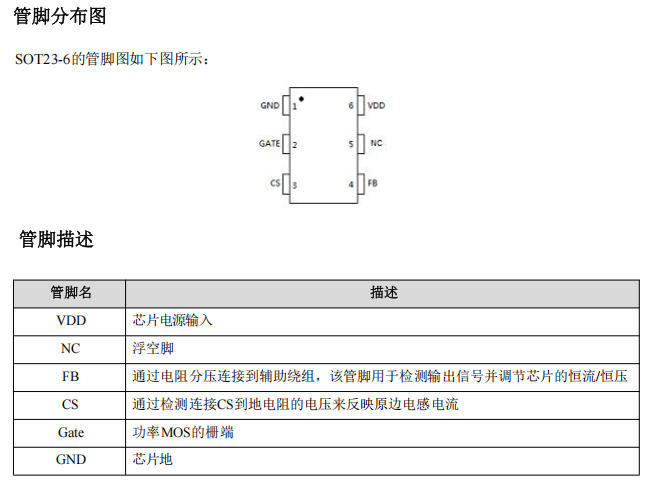

PL3322C 采用 SOT-23-6 封裝，6 個引腳功能清晰：
FB 引腳 是 PSR 控制的核心：通過電阻分壓采樣輔助繞組電壓，芯片內部根據 FB 電壓調節 PWM 占空比，實現恒壓輸出。CS 引腳則通過檢測采樣電阻電壓實現逐周期限流，確保恒流精度 。

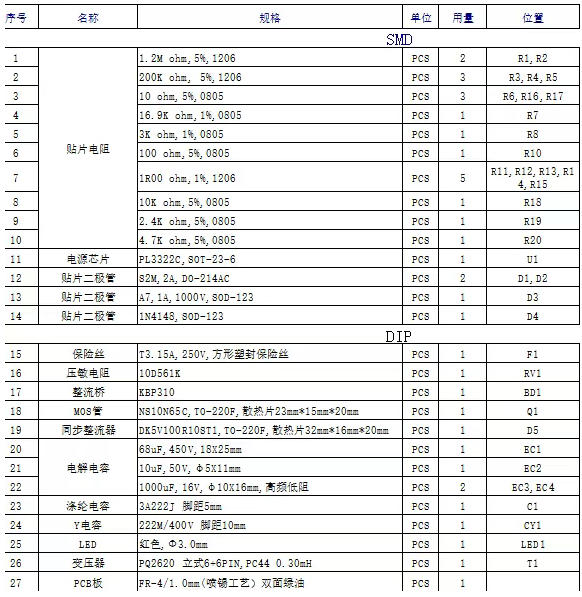

電源的穩定性，一半靠設計，一半靠 layout。以下是本方案的核心布局原則：
1. 原邊大電流回路要短粗
原邊主功率回路：濾波電容 EC1 → 變壓器 T1 → MOS 管 Q1 → 采樣電阻 → 地。這條回路承載高頻脈沖電流，走線必須短、粗、直，環路面積越小越好，否則 EMI 會很難通過 。
2. 輔助繞組與 FB 走線遠離噪聲
FB 引腳通過分壓電阻采樣輔助繞組電壓，信號微弱（僅幾伏），極易受原邊開關噪聲干擾。FB 走線應：
遠離 GATE 驅動線和原邊功率回路
用地線包地屏蔽
分壓電阻靠近芯片 FB 引腳放置
3. 同步整流芯片散熱
DK5V100R10ST1 雖然導阻低，但 5A 連續電流下仍有約 0.25W 損耗。TO-220F 封裝需預留足夠散熱銅箔，或通過導熱墊與外殼接觸散熱 。
4. 輸出濾波電容靠近端口
EC3、EC4 應盡量靠近輸出端子放置，縮短高頻紋波電流路徑。
這套 12V5A 方案應用非常廣泛：
12V/2A–5A 電源適配器：路由器、硬盤盒、監控?cái)z像頭供電
LED 驅動電源：12V 燈帶、模組恒流恒壓驅動
小家電電源：智能音箱、空氣凈化器、按摩儀等
工業輔助電源：24V/1.5A 以下小功率工控電源
機頂盒、網絡設備：穩定 12V 供電
PL3322C + DK5V100R10ST1 的組合，是 60W 反激電源領域的一套高性價比方案：
PL3322C 的 PSR 架構砍掉光耦和 TL431，省成本、省空間
DK5V100R10ST1 的同步整流替代肖特基，提效率、降溫升
兩者都是國產芯片，供貨穩定、價格有優勢
對于需要 12V5A 輸出、全電壓輸入、高效率、低成本 的電源設計，這套方案值得參考。
如需要 60W 詳細設計資料、變壓器規格書、樣品申請或批量?jī)r(jià)格，歡迎聯系深圳三佛科技。我們提供完整技術支持，價格有優勢~
